ZOFITHERM HP Podpěra vedení hromosvodu do zateplené fasády - ANTRACIT 7016

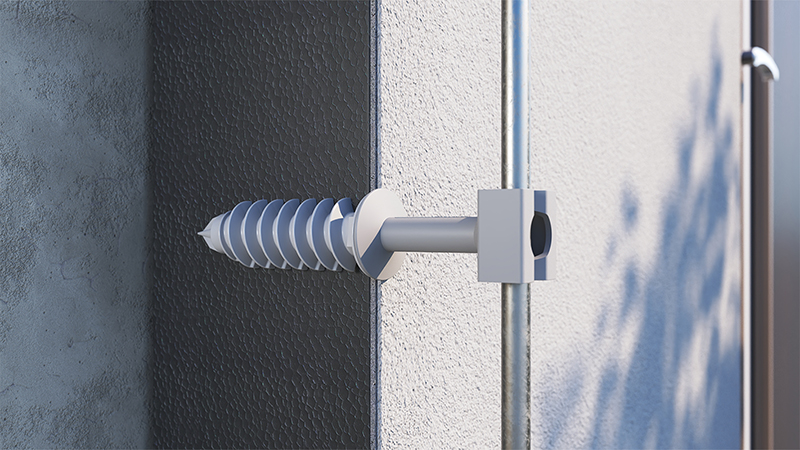

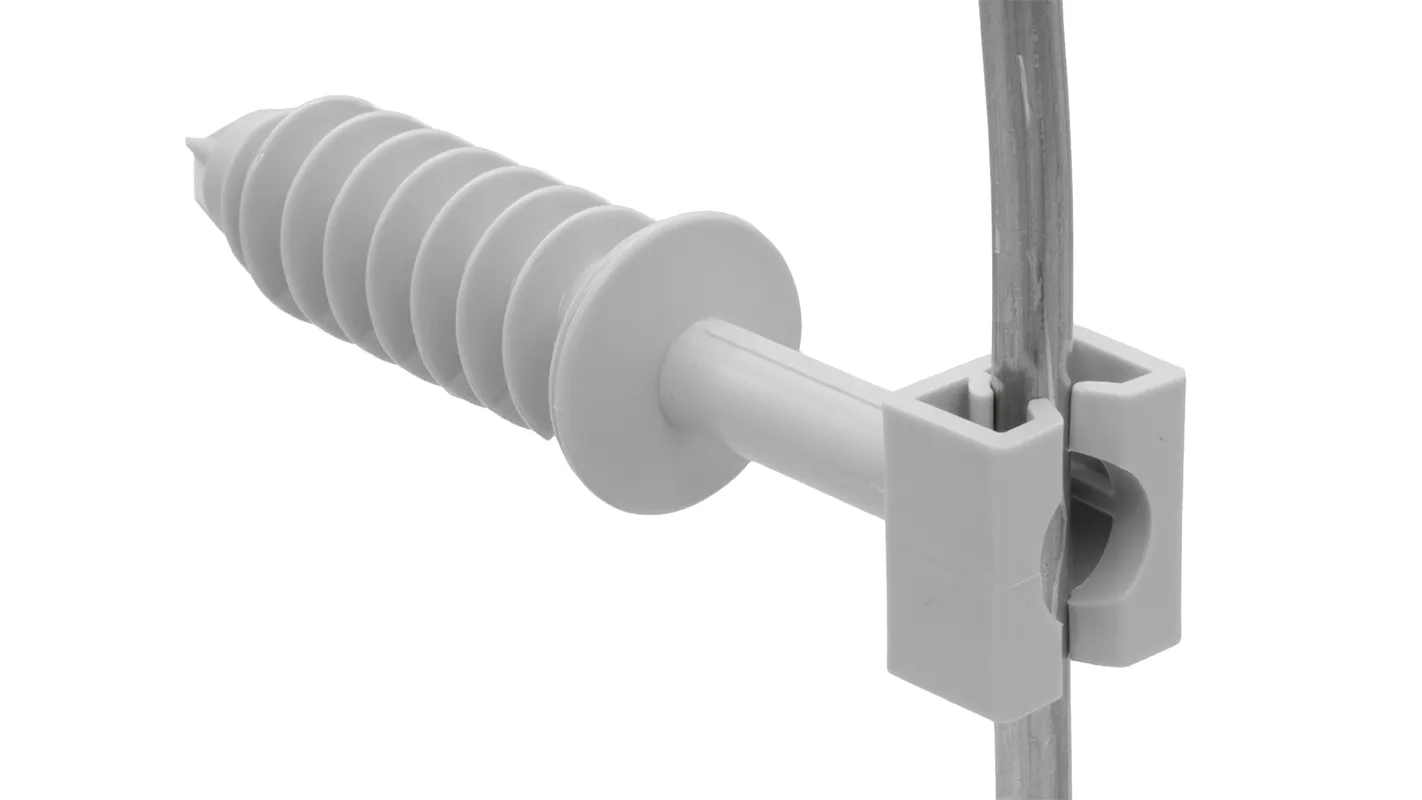

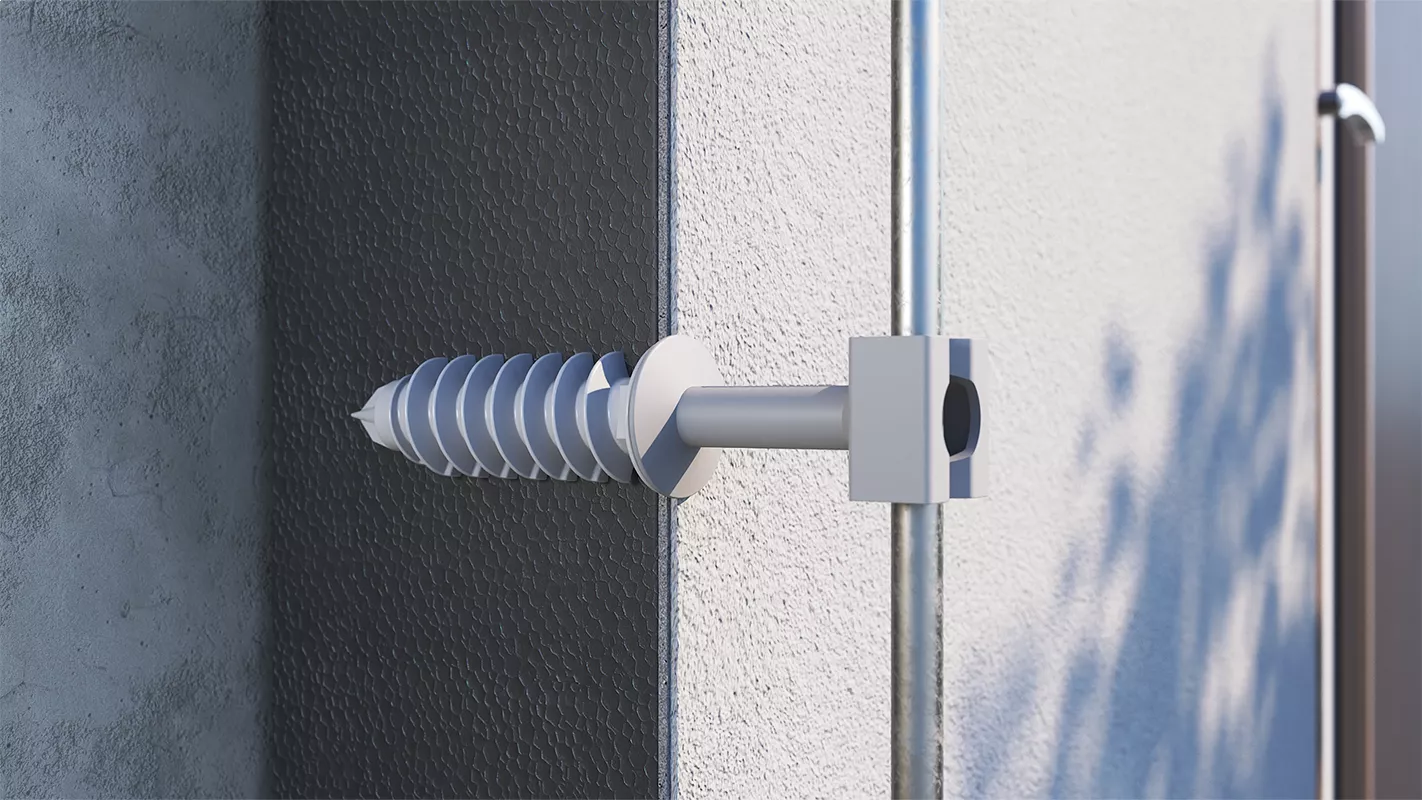

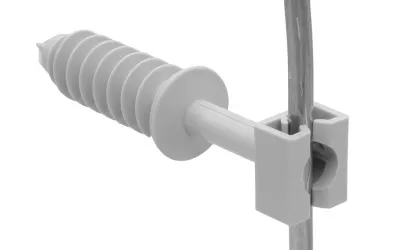

ZOFITHERM HP hmoždinka s plastovou podpěrou hromosvodu zajišťuje, pevný, elegantní a funkční způsob uchycení hromosvodového drátu průměru 8mm na zateplené fasádě. ZOFITHERM HP eliminuje nežádoucí tepelné mosty a zajišťuje pevné spojení s fasádním tepelným izolantem a tím nenarušuje funkčnost fasádního zateplovacího systému.

Použití

ZOFITHERM HP je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací a omítková vrstva.

Postup montáže

Hmoždinka ZOFITHERM HP je vhodná pro kotvení hromosvodu do zateplené fasády bez použití speciálního nářadí. Na našroubovanou hmoždinku v izolačním materiálu se jednoduše namontuje PVC podpěra, do které se následně nacvakne hromosvodový drát 8 mm.  Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFI HTI95 hmoždinky aplikovat lepící pěnu ZOFITHERM PROFI PU-FIX.

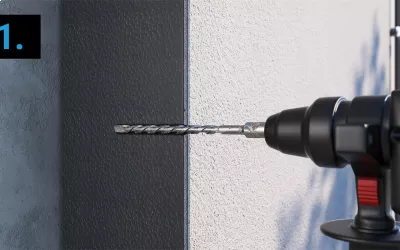

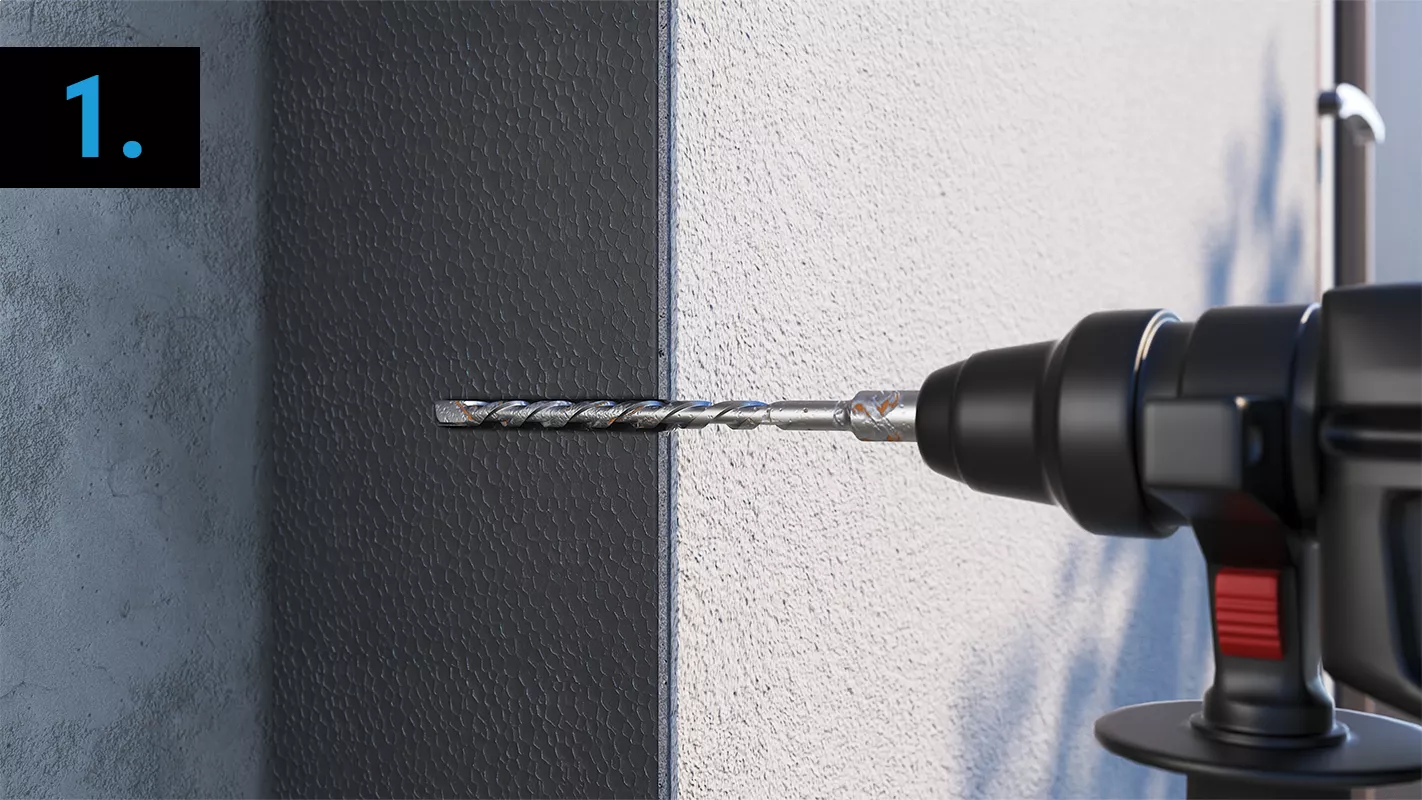

Předvrtání otvoru pro kotvící modul

Do hotové fasády předvrtáme díru v místě, kde bude hmoždinka umístěna. Pro zvýšení únosnosti spoje s tepelným izolantem doporučujeme do předvrtaného otvoru pro montáž kotvícího modulu lepící pěnu - Zofitherm PROFI PU-FIX.

Zašroubování kotvícího modulu

Pomocí BITU TORX T25 zašroubujeme hmoždinku po okraj fasády. Při použití AKU šroubováku nastavte nízký moment utahování. Snažíme se dodržet kolmý úhel zašroubování hmoždinky.

Nasazení těsnící podložky a krytky

Na zašroubovaný kotvící modul nasadíme pěnové těsnění a nasledně barevnou krytku.

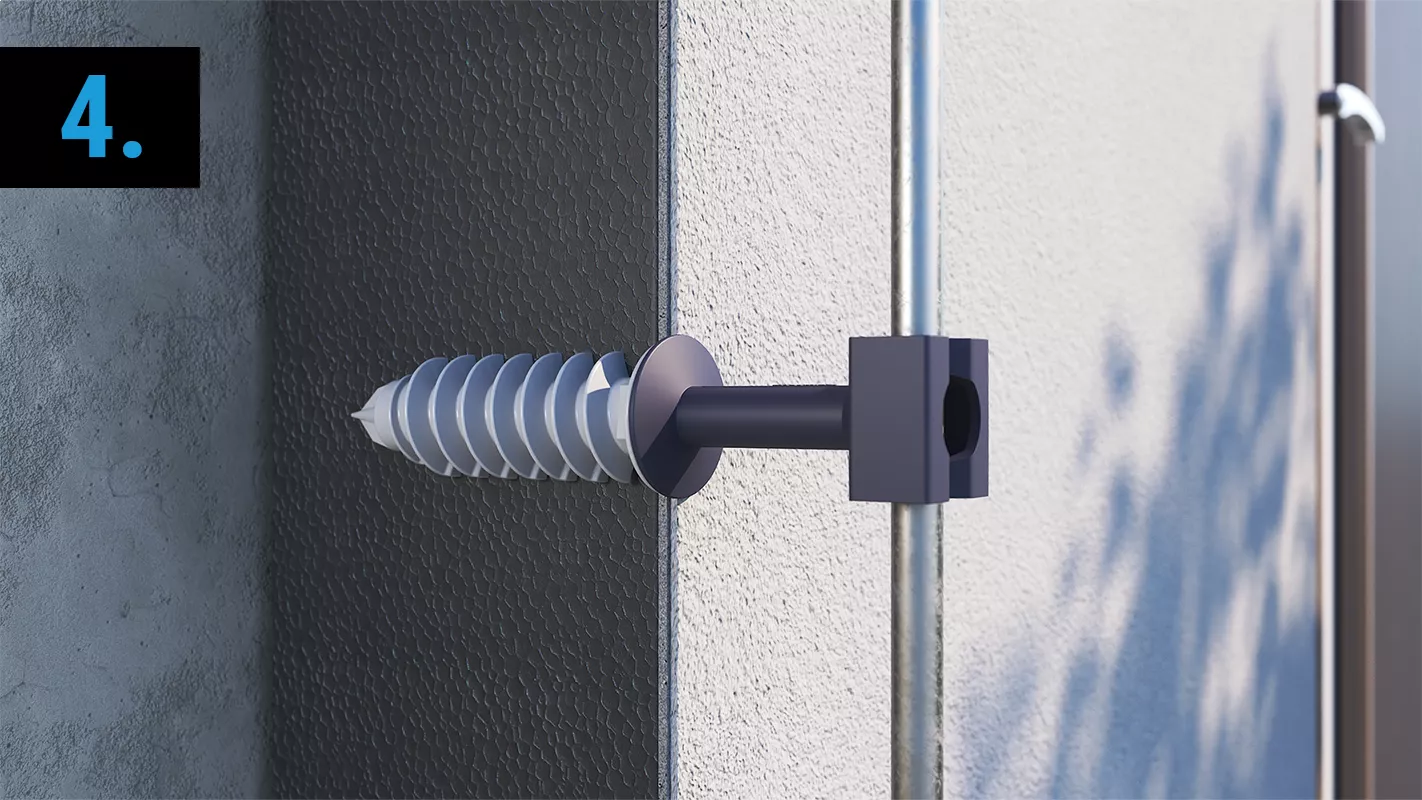

Našroubování podpěry hromosvodu

Na závitovou část kotvícího modulu našroubujeme podpěru hromosvodu. Vše přiměřeně dotáhneme.

Rozmístění kotev na fasádě

Hromosvod doporučujeme kotvit v rozpětí ZOFITHERM HP hmoždinek max. po 100 cm.

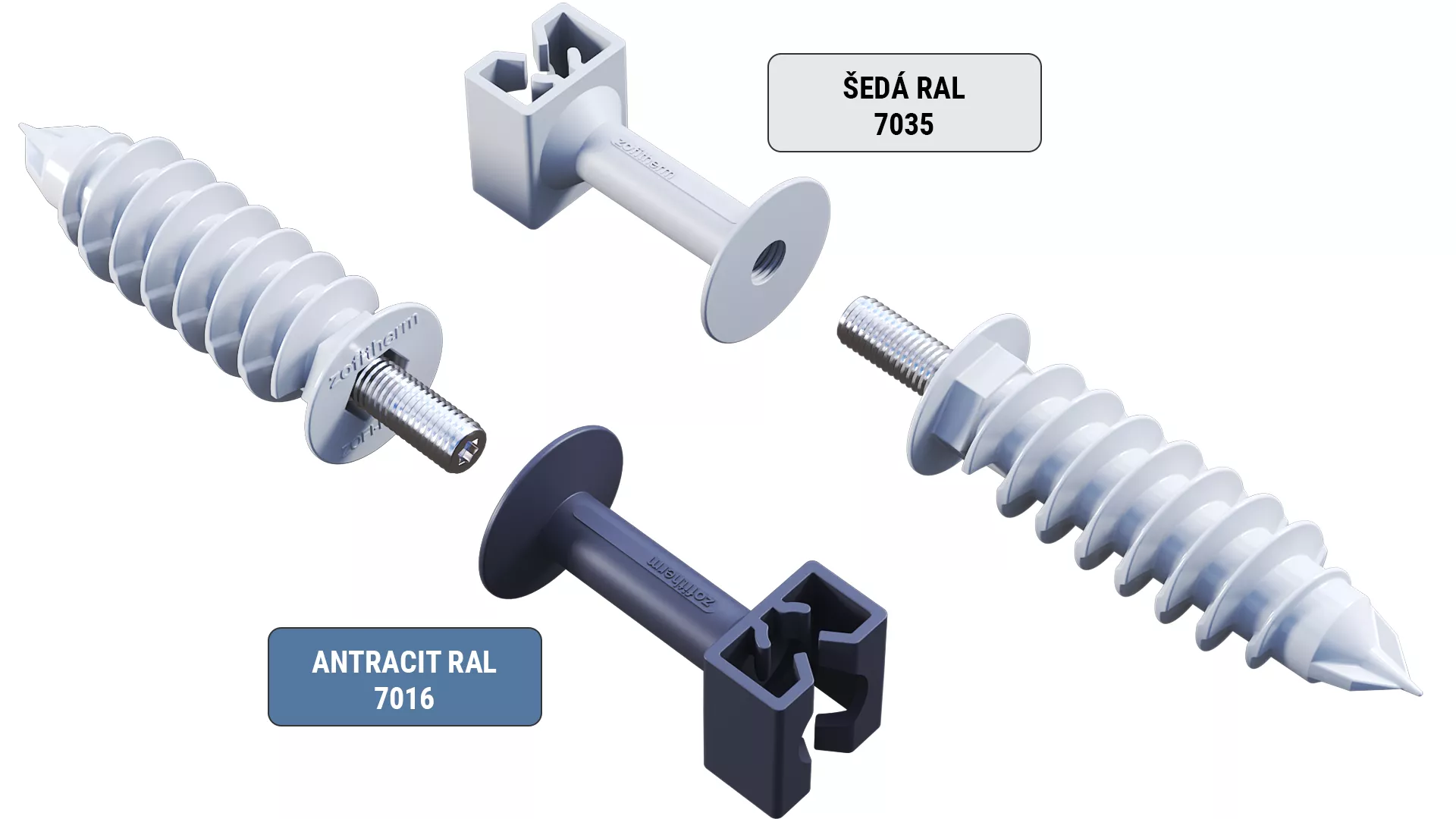

Materiál a odstíny

Plastová podpěra hromosvodu je UV stabilní a dodáváme ji v 2 nejčastěji používaných RAL odstínech.

ANTRACIT RAL 7016 | ŠEDÁ RAL 7035

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: Ocel třídy 4.6 podle DIN EN ISO 898-1
3. Podpěra jímacího vedení s krytkou: Nylon polyamid PA6 (UV stabilní plast)
4. Pěnová podložka: XPE – expandovaný polyetylen

Technické údaje

• Délka hmoždinky: 95 mm
• Min. hloubka zašroubování: 95 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Délka podpěry: 64 mm
• Vzdálenost drátu od fasády: 55 mm
• Pro průmě zemnícího drátu: 8 mm
• Počet ks v balení: 50 ks (prodáváme na ks)
