ZOFITHERM HP Podpěra vedení hromosvodu do zateplené fasády - ANTRACIT 7016

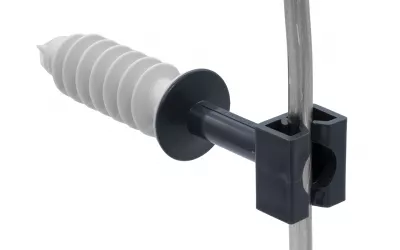

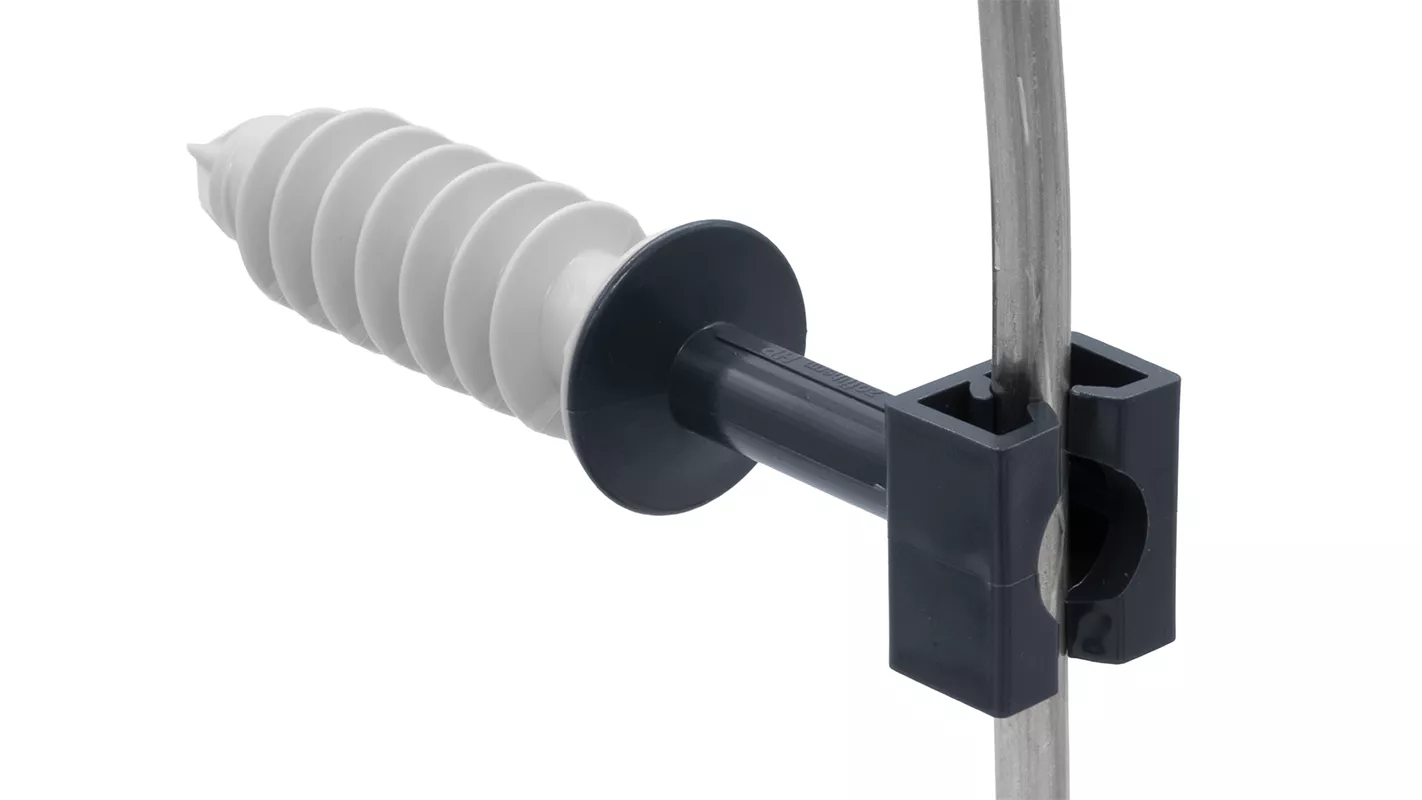

ZOFITHERM HP hmoždinka s plastovou podpěrou hromosvodu zajišťuje, pevný, elegantní a funkční způsob uchycení hromosvodového drátu průměru 8mm na zateplené fasádě. ZOFITHERM HP eliminuje nežádoucí tepelné mosty a zajišťuje pevné spojení s fasádním tepelným izolantem a tím nenarušuje funkčnost fasádního zateplovacího systému.

Použití

ZOFITHERM HP je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací a omítková vrstva.

Materiál a odstíny

Plastová podpěra hromosvodu je UV stabilní a dodáváme ji v 2 nejčastěji používaných RAL odstínech.

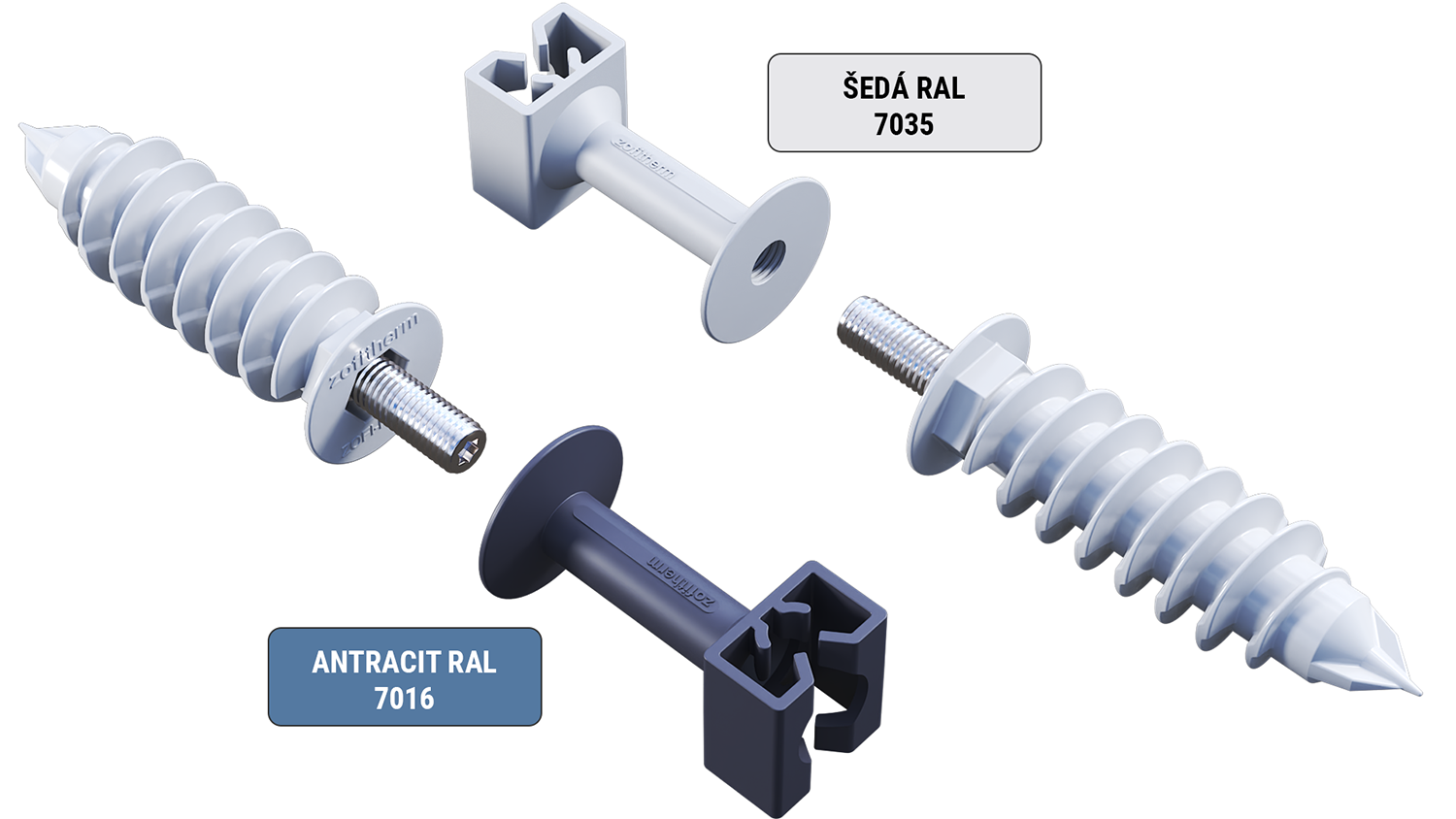

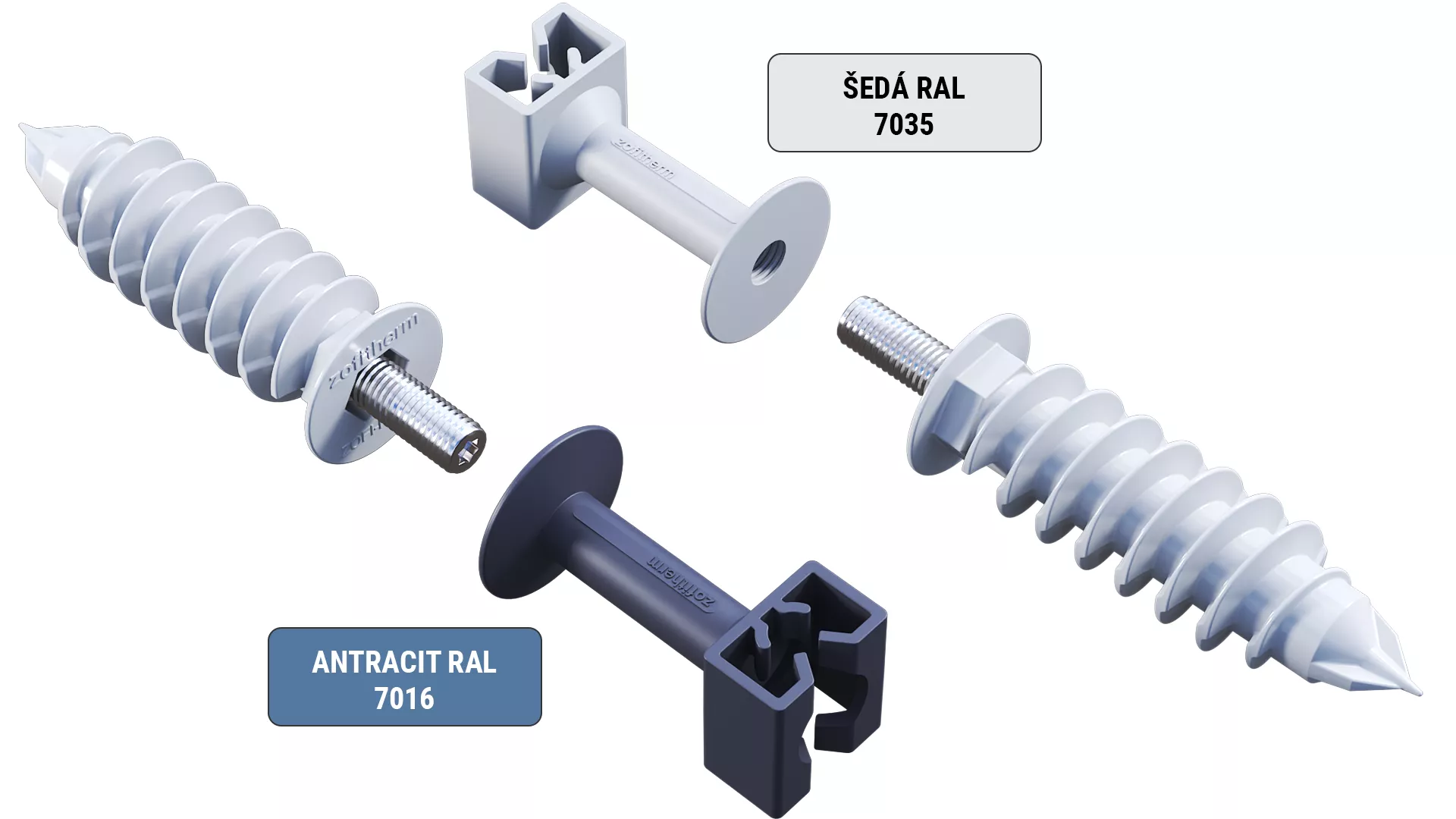

ANTRACIT RAL 7016 | ŠEDÁ RAL 7035

Postup montáže

Hmoždinka ZOFITHERM HP je vhodná pro kotvení hromosvodu do zateplené fasády bez použití speciálního nářadí. Na našroubovanou hmoždinku v izolačním materiálu se jednoduše namontuje PVC podpěra, do které se následně nacvakne hromosvodový drát 8 mm.  Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFI HTI95 hmoždinky aplikovat lepící pěnu ZOFITHERM PROFI PU-FIX.

Předvrtání otvoru pro HTI95 hmoždinku

Do hotové fasády uděláme malým šroubovákem nebo vrtákem díru v místě, kde bude hmoždinka umístěna.

Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFITHERM hmoždinky aplikovat lepící pěnu  Zofitherm PROFI PU-FIX.

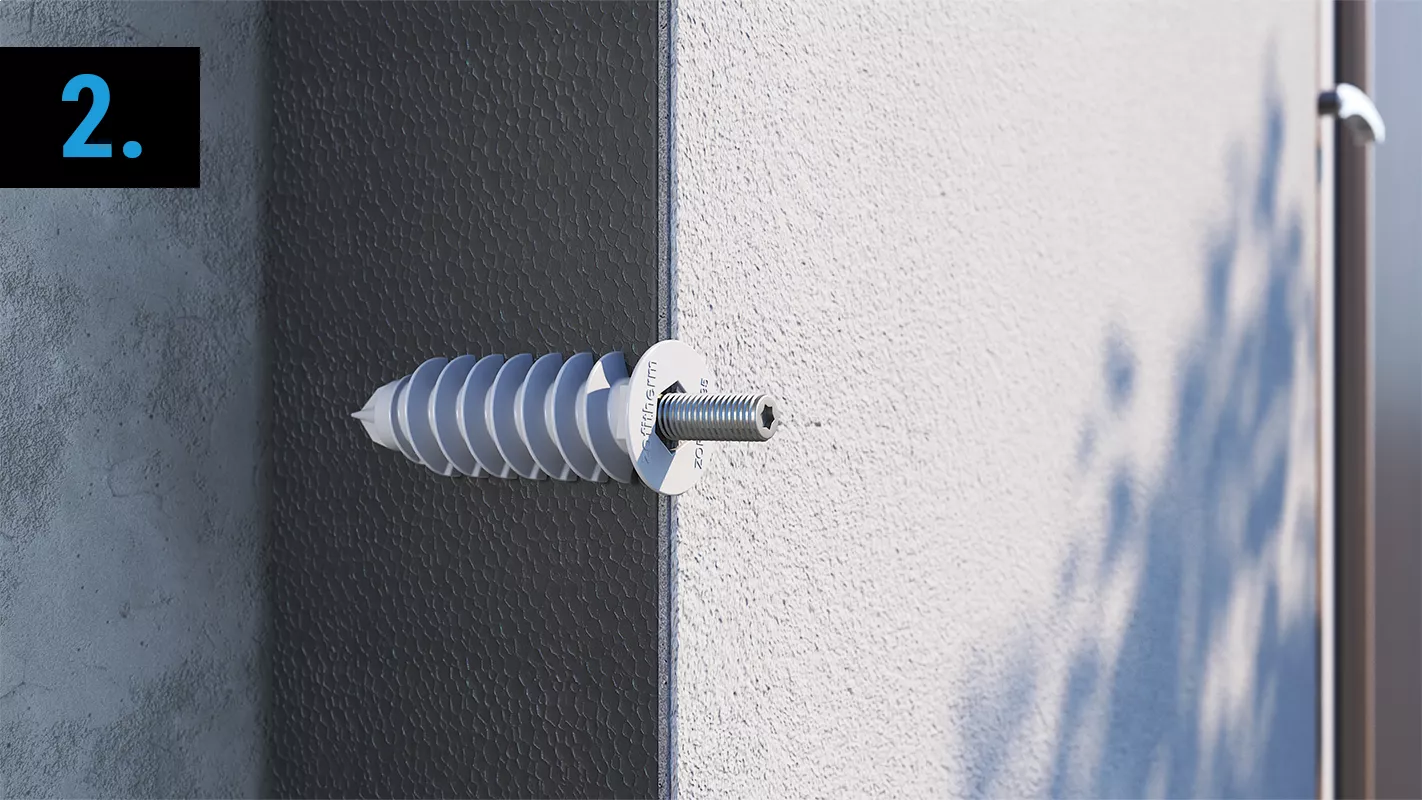

Zašroubování HTI95 hmoždinky

Pomoci BITU TORX T25 zašroubujeme hmoždinku po okraj fasády. Při použití AKU šroubováku nastavte nízký moment utahování. Snažíme se dodržet kolmý úhel zašroubování hmoždinky.

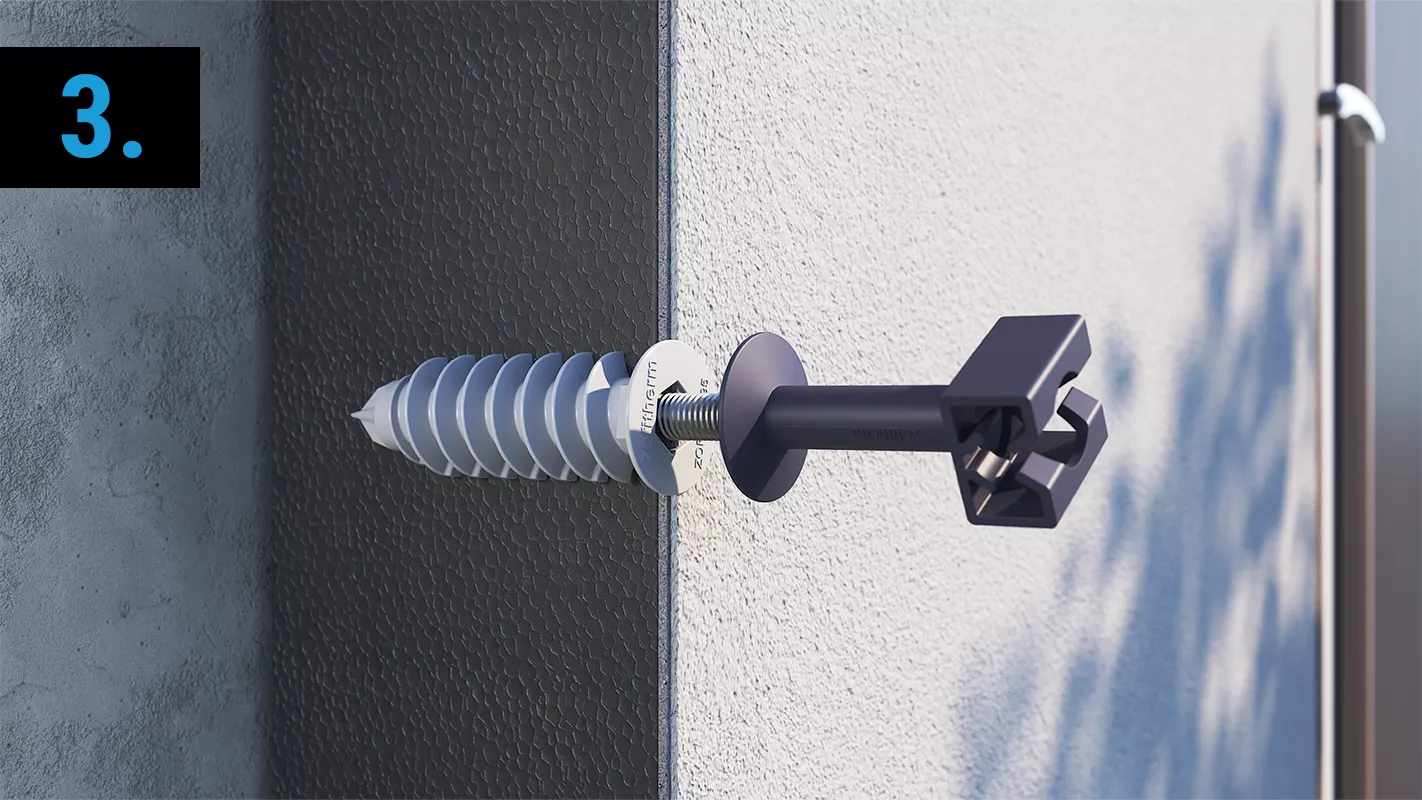

Našroubování podpěry hromosvodu

Na závitovou část hmoždinky HTI95 našroubujeme podpěru hromosvodu. Vše přiměřeně dotáhneme.

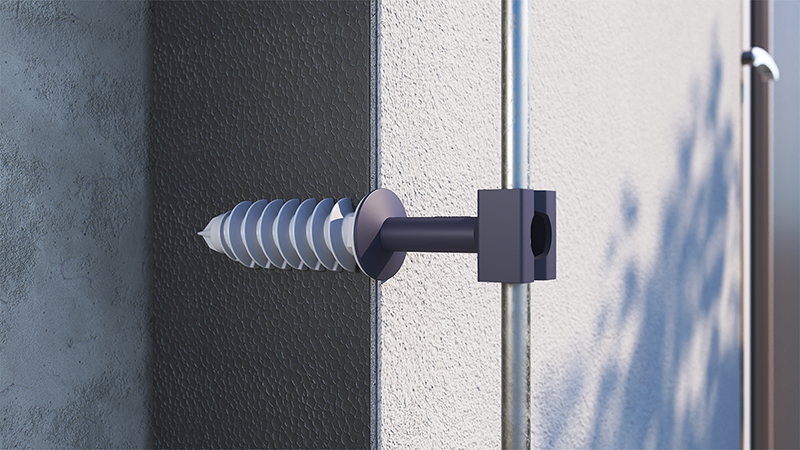

Osazení hromosvodového drátu

Hromosvodový drát (průměr 8 mm) se jednoduše nacvakne do jednotlivých podpěr. Hromosvod doporučujeme kotvit v rozpětí ZOFITHERM HP hmoždinek max. po 100 cm.

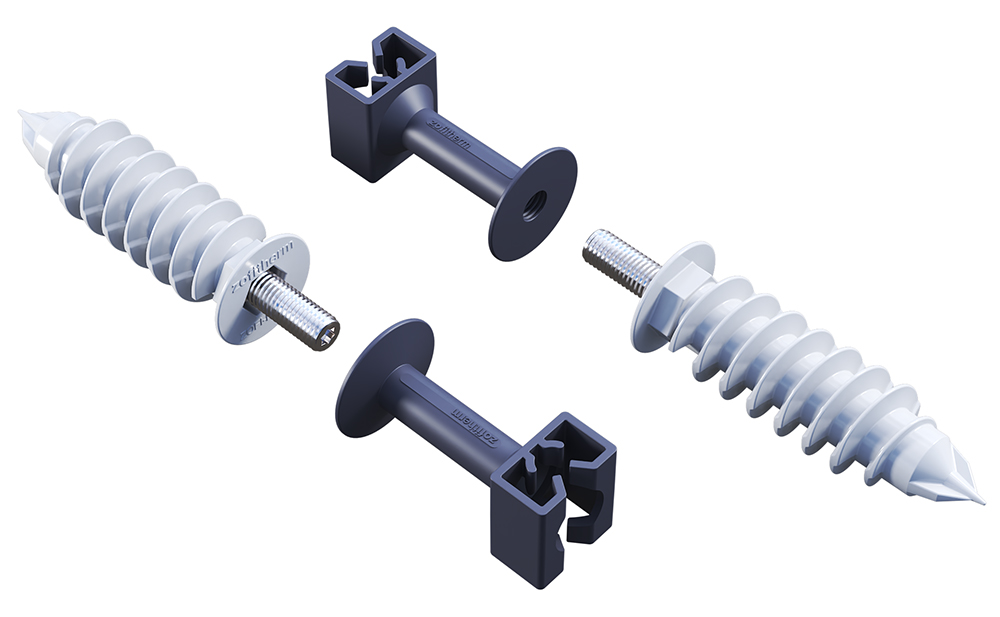

Materiál

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Podpěra hromosvodu: Nylon polyamid PA6
3. Šroub: Ocel 4.6 podle DIN EN ISO 898-1

Technické údaje

• Délka hmoždinky: 95 mm
• Min. hloubka zašroubování: 95 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Délka podpěry: 64 mm
• Vzdálenost drátu od fasády: 55 mm
• Pro průmě zemnícího drátu: 8 mm
• Počet ks v balení: 50 ks (prodáváme na ks)
