ZOFITHERM NZ Kotvící hmoždinka pro kotvení lišty nopové fólie do zdiva - ANTRACIT 7016

ZOFITHERM NZ hmoždinka je určena pro elegantní, pevný a funkční způsob uchycení plastových nebo hliníkových ukončovacích lišt nopové fólie, případně jiných klempířských prvků do zdiva. Hmoždinka je určena k přímému namontování lišty nopové fólie do vybraných typů zdiva (plná cihla, děrovaná cihla, porobeton a betonu). Kotvení lze provádět také do již omítnutého zdiva (jádrová omítka, štuk, armovací stěrková vrstva, další minerální a finální povrchy fasád).

Materiál a odstíny

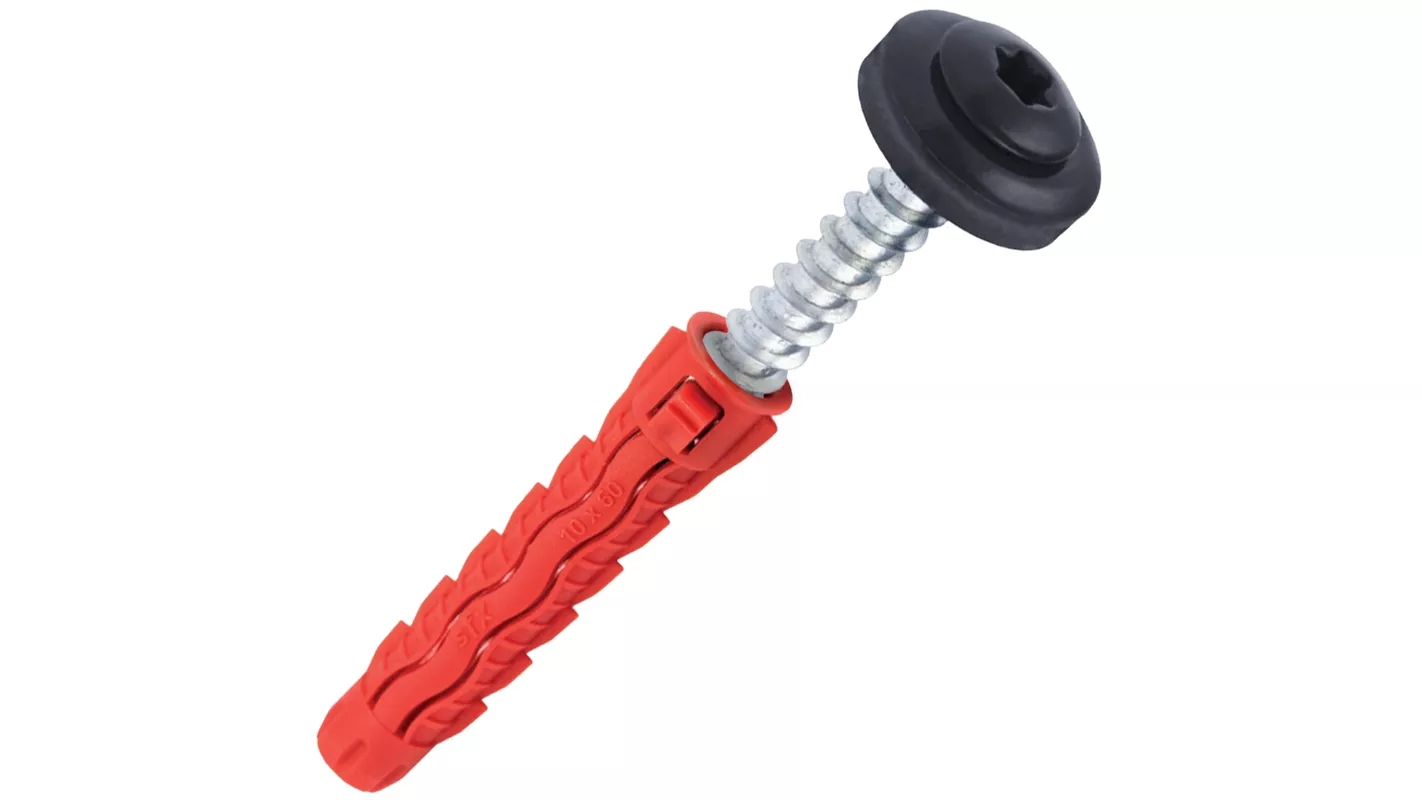

ZOFITHERM NZ hmoždinky jsou vyrobeny z kvalintího a odolného nylonu s přiloženým ocelovým šroubem v 5-ti nejčastěji používaných RAL odstínech. Šroubky jsou opatřeny těsnící podložkou EPDM pro zajištění vodotěsnosti spoje šroubku a lišty. Podložky jsou ve stejném RAL odstínu jako šroubky a hliníkové LNF lišty pro ukončení nopové fólie.

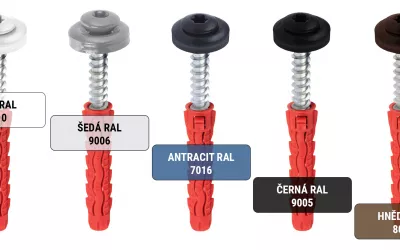

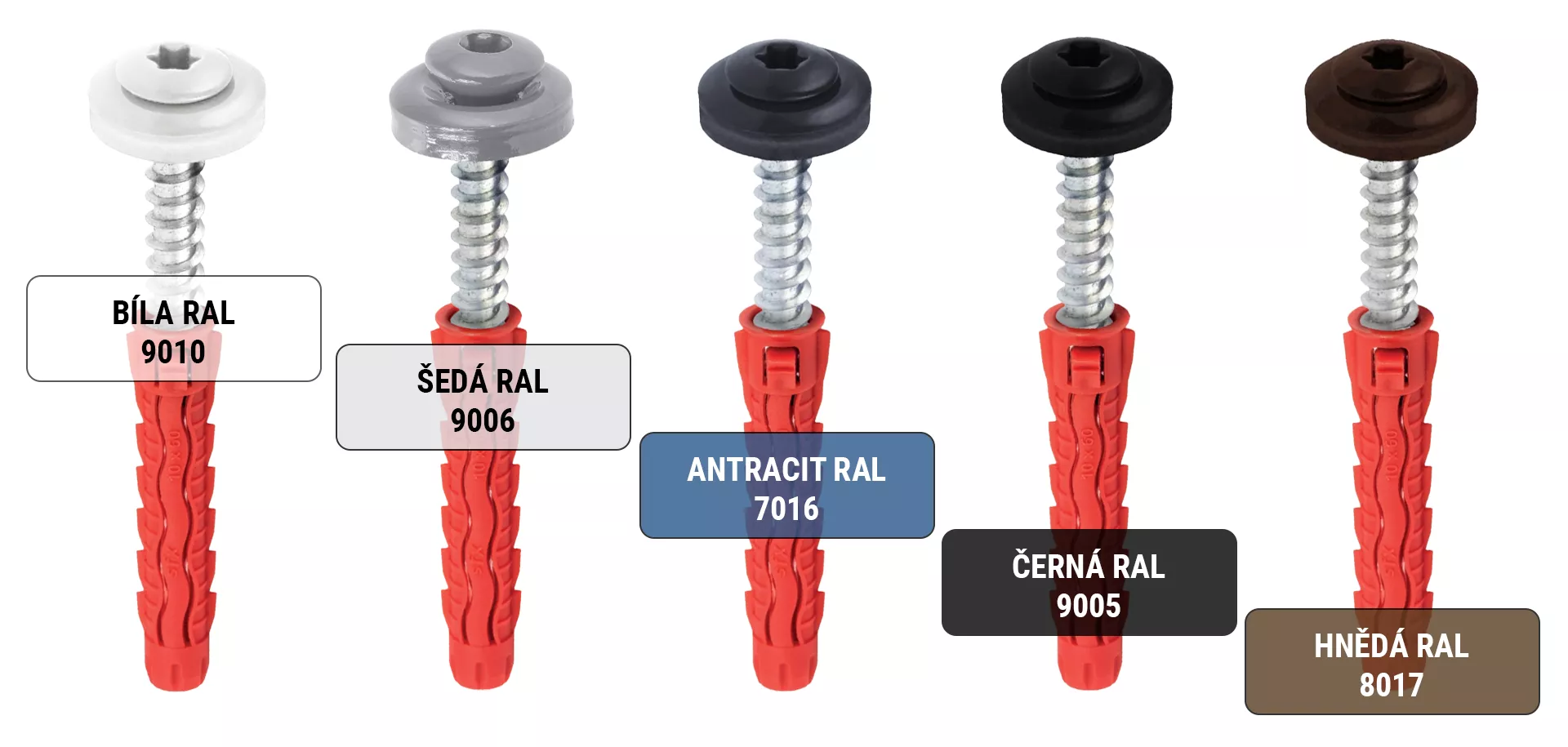

Odstíny

BÍLÁ RAL 9010 | ŠEDÁ RAL 9006 | ANTRACIT RAL 7016 | ČERNÁ RAL 9005 | HNĚDÁ RAL 8017

Postup montáže do zdiva

Pro kvalitní a pohledově dokonalou montáž ZOFI LNF Al lišty do ZDIVA a omítky doporučujeme naše ZOFITHERM NZ hmoždinky s vrutem a podložkou ve stejném odstínu RAL jako lišta.

ZOFITHERM NZ je vhodná pro kotvení plastových nebo hliníkových ukončovacích lišt nopové fólie nebo dalších klempířský prvků do stavebních materiálů: A, B, C, D, E: beton, cihla plná pálená, plné vápenopískové cihly, dutinové panely z lehčeného betonu, svisle děrované cihly, děrované vápenopískové cihly, pórobeton, lehčený beton.

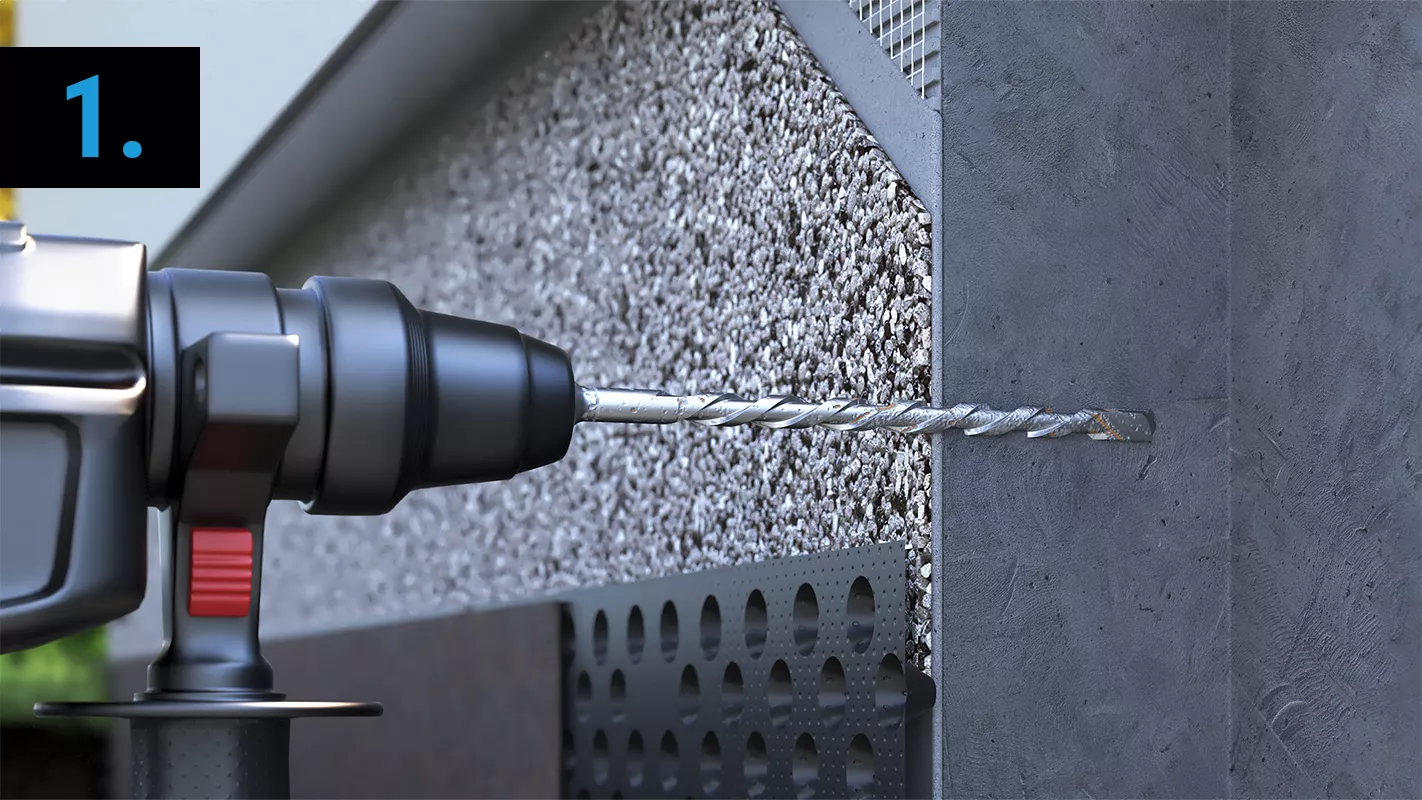

Předvrtání otvoru pro NZ hmoždinku

Do zdiva předvrtáme vrtákem průměru 8 mm otvory v místech kde bude ukotvena lišta nopové fólie.

LNF lišta nopové fólie 2m má 6 otvorů pro kotvení. NZ hmoždínku prodáváme po balení, ve kterém je 6ks.

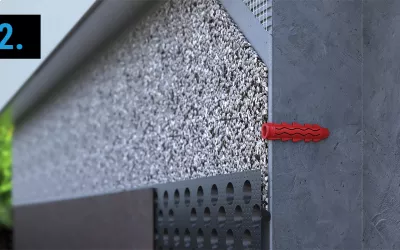

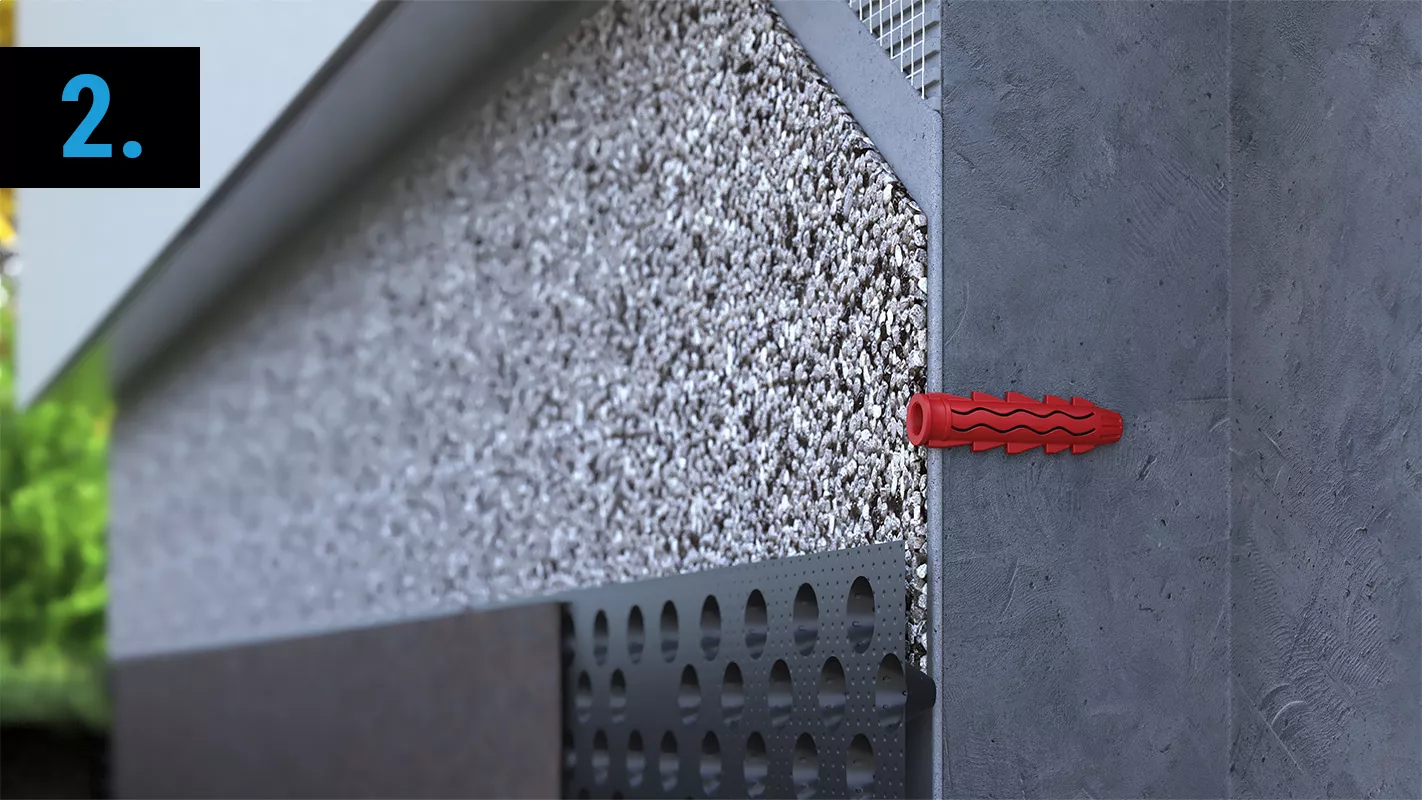

Osazení nylonové hmoždinky

Do předvrtaných a řádně vyčištěných děr vložíme nylonové hmoždinky. Hmoždinku osadíme do roviny se zdivem.

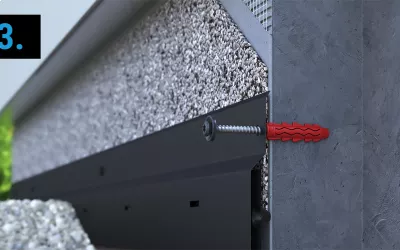

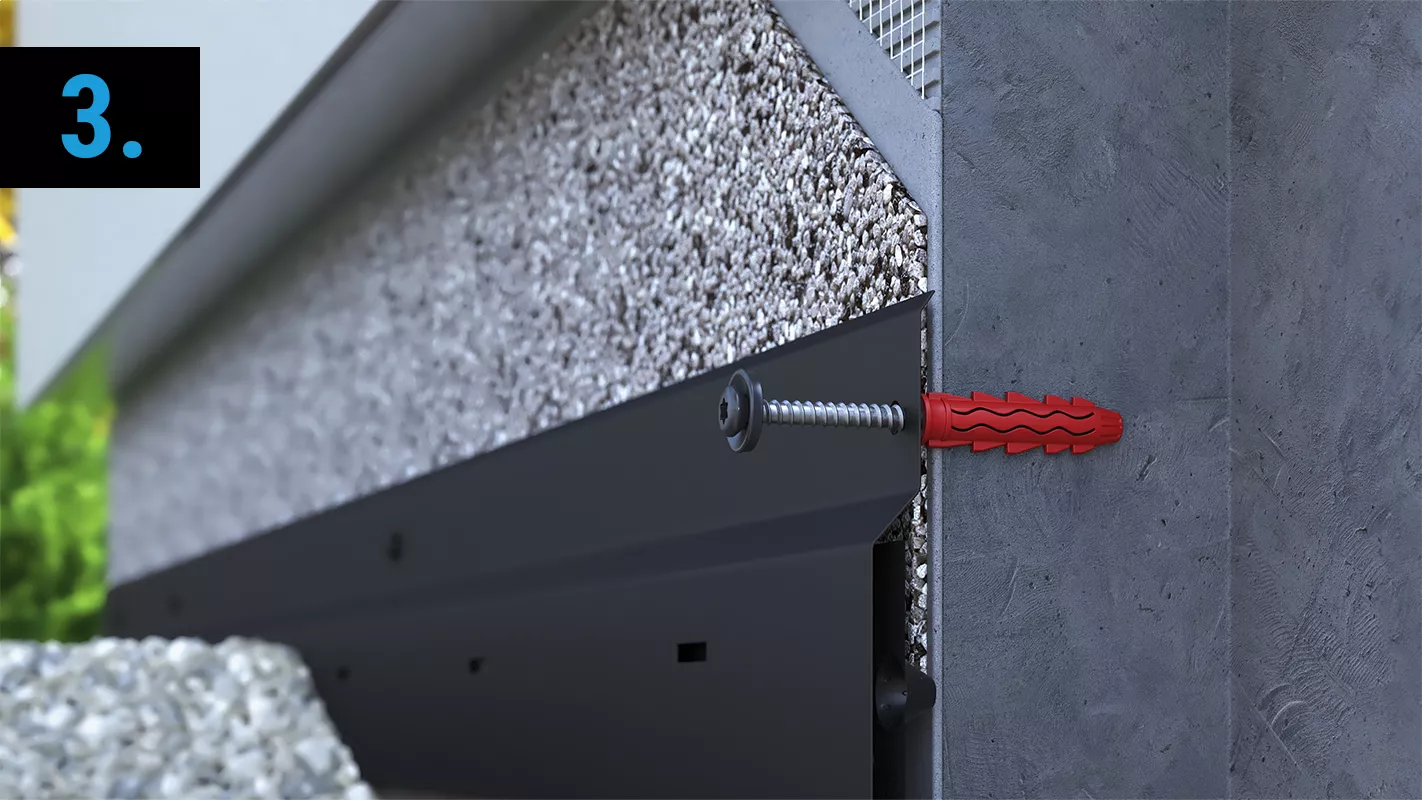

Osazení LNF hliníkové krycí lišty nopové fólie

Do připravených NZ hmoždinek připevníme LNF lištu pomocí šroubků v RAL odstínech. Pohon šroubků - BIT TORX T20.

Spodní část lišty zakrývá konec nopové fólie a chrání ji tak před deformací a prodlužuje životnost celého systému v oblasti soklu.

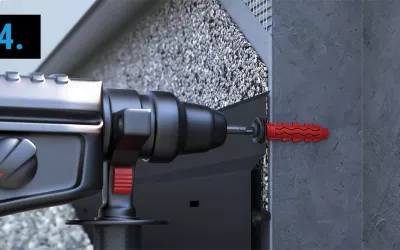

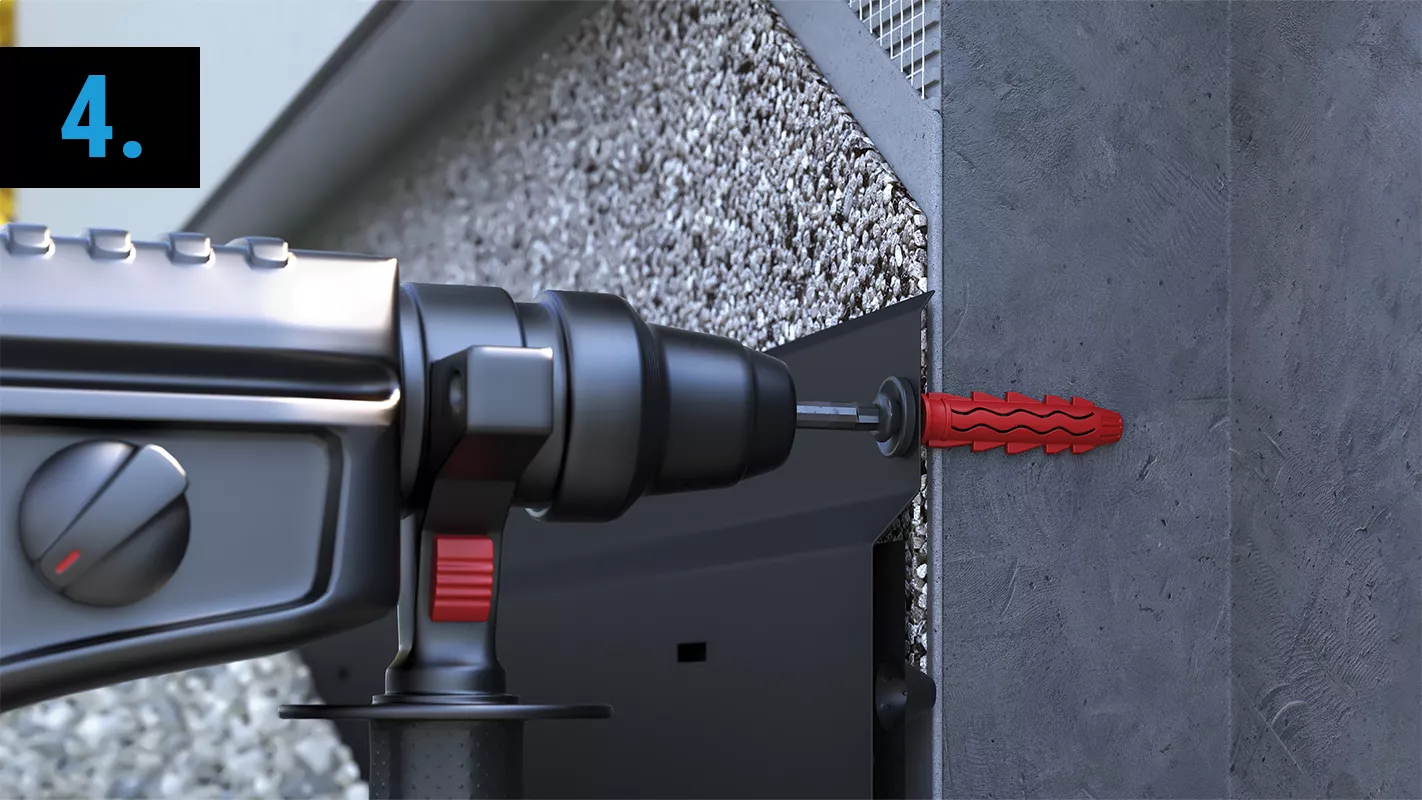

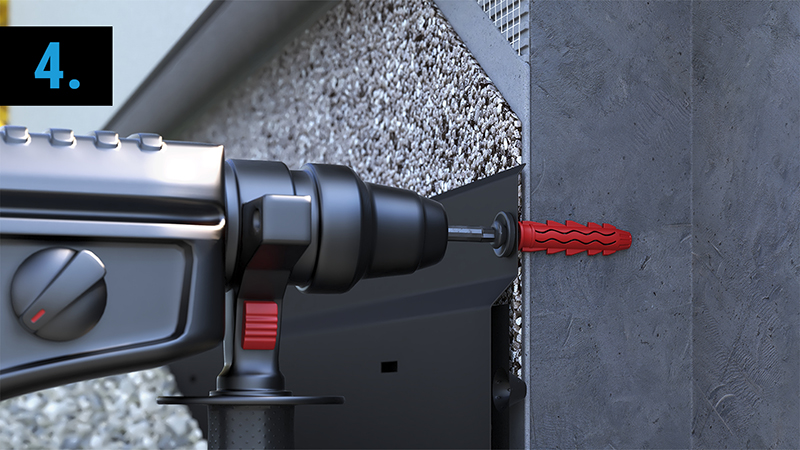

Dotažení šroubků s těsnící podložkou

Správným dotažením šroubků docílíme požadovaného utěsnění lišty v oblasti kotvení.

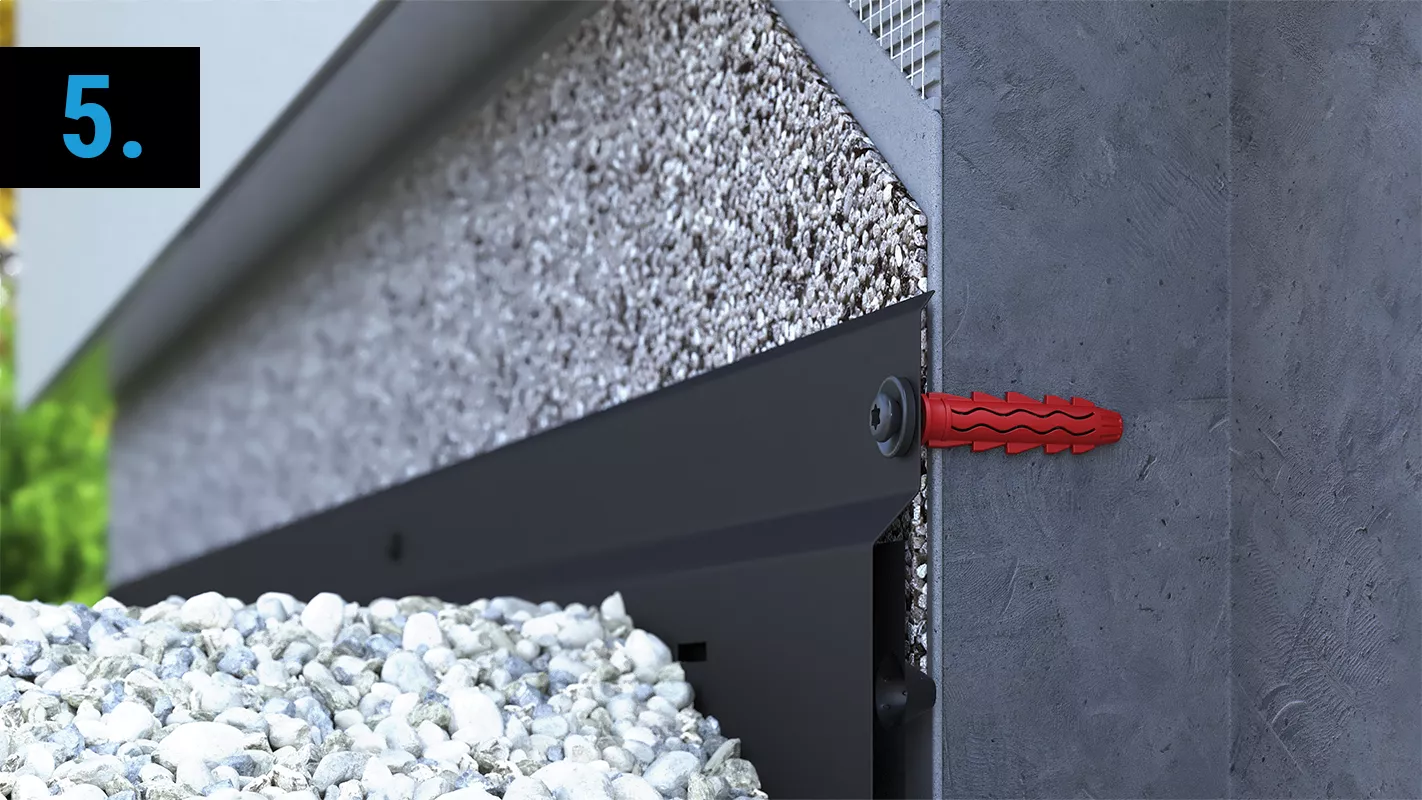

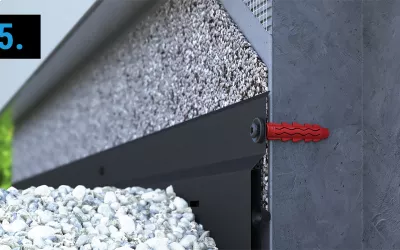

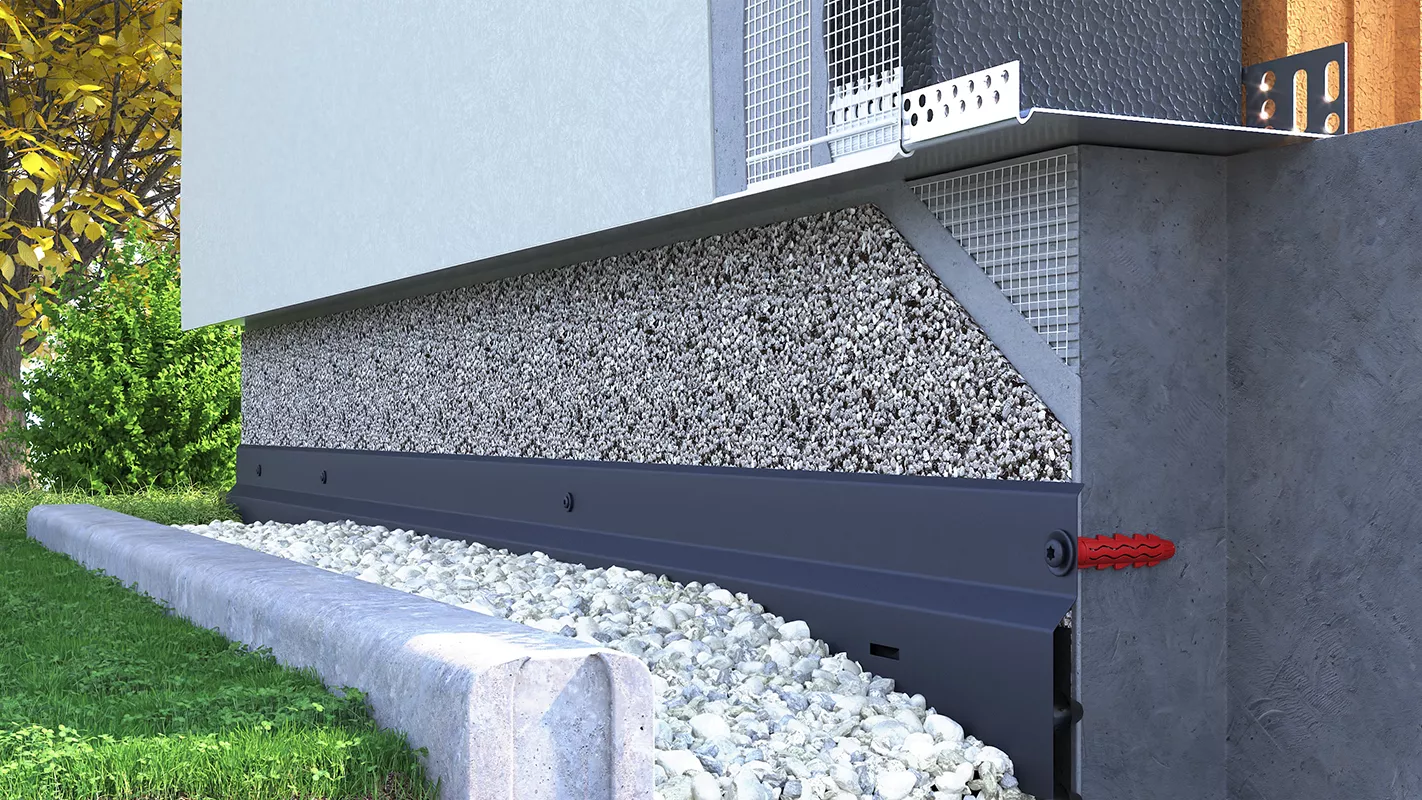

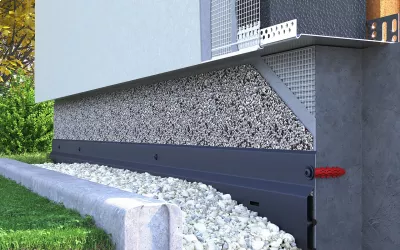

Zahrnutí lišty nopové fólie

Takto osazená LNF lišta správně ukončuje nopovou fólií a zabraňuje vniknutí nečistot mezi fólii a zdivo. Následně lze lištu lištu s nopovou fólií zahrnout kamenivem.

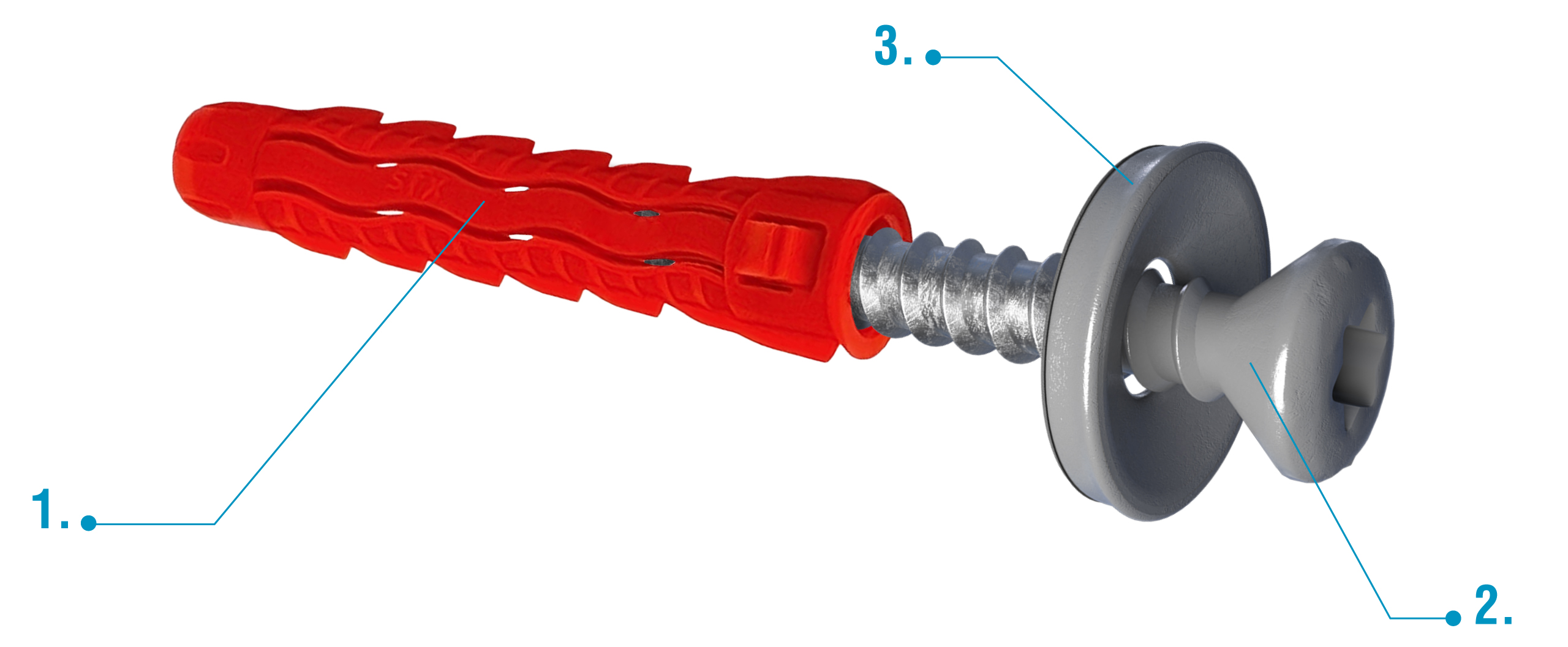

Materiál

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: 4,8 x 35mm, Fe - ocel, povrch keramický lak
3. Těsnící podložka: EPDM

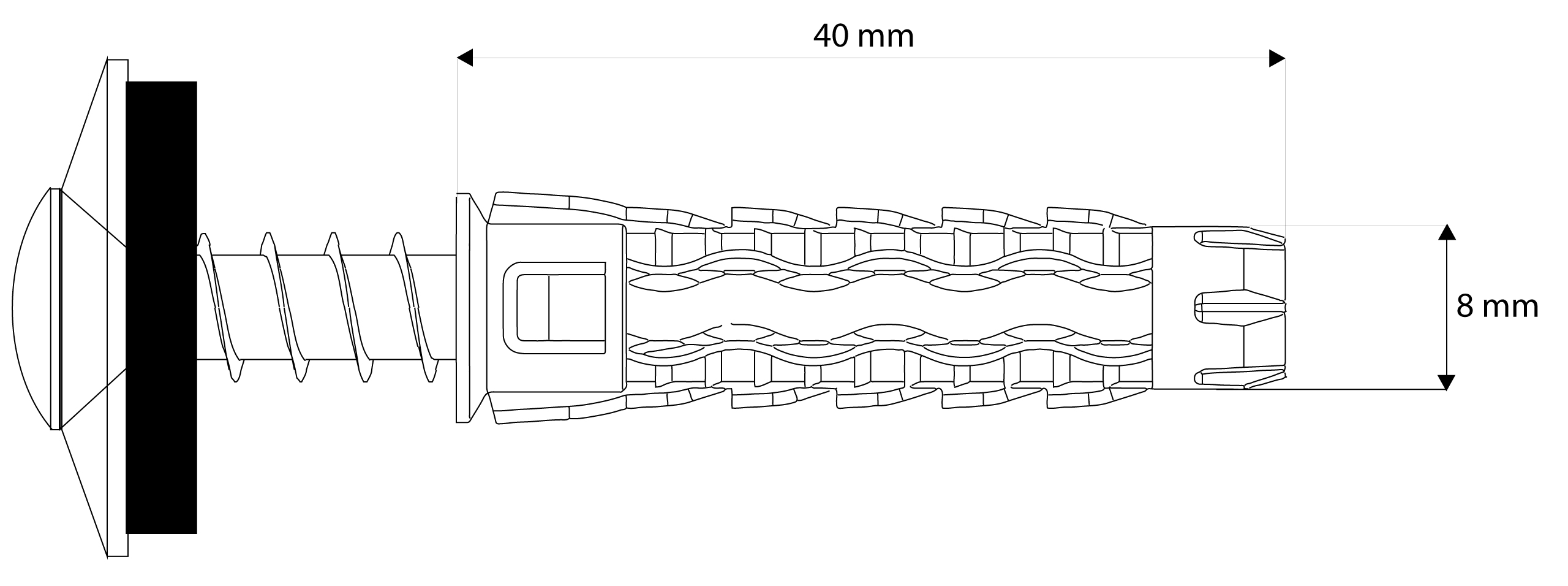

Technické údaje

• Délka hmoždinky: 8×40 mm
• Kotevní hloubka: 50 mm
• Půměr vrtáku: 8 mm
• Vrut s podložkou: 4,8 x 35 mm
• Průměr podložky: 16 mm
• Pohon vrutu: BIT TORX T20
• Počet ks v balení: 6 ks (prodáváme na celá balení)
  ***6 ks hmoždinek je potřeba pro ukotvení 1 LNF lišty
