ZOFITHERM NI Kotvící hmoždinka lišty nopové fólie do zateplení - BÍLÁ 9010

ZOFITHERM NI je elegantní a funkční způsob uchycení ukončovací lišty nopové fólie do zateplené fasády a zatepleného soklu. Hmoždinka s vrutem a podložkou eliminuje nežádoucí tepelné mosty a spoj je tak pevný a nenarušuje funkčnost zateplovacího systému fasády.

Materiál a odstíny

ZOFITHERM NI hmoždinky jsou vyrobeny z kvalintího a odolného nylonu s přiloženým ocelovým šroubem v 5-ti nejčastěji používaných RAL odstínech. Šroubky jsou opatřeny těsnící podložkou EPDM pro zajištění vodotěsnosti spoje šroubku a lišty. Podložky jsou ve stejném RAL odstínu jako šroubky a hliníkové LNF lišty pro ukončení nopové fólie.

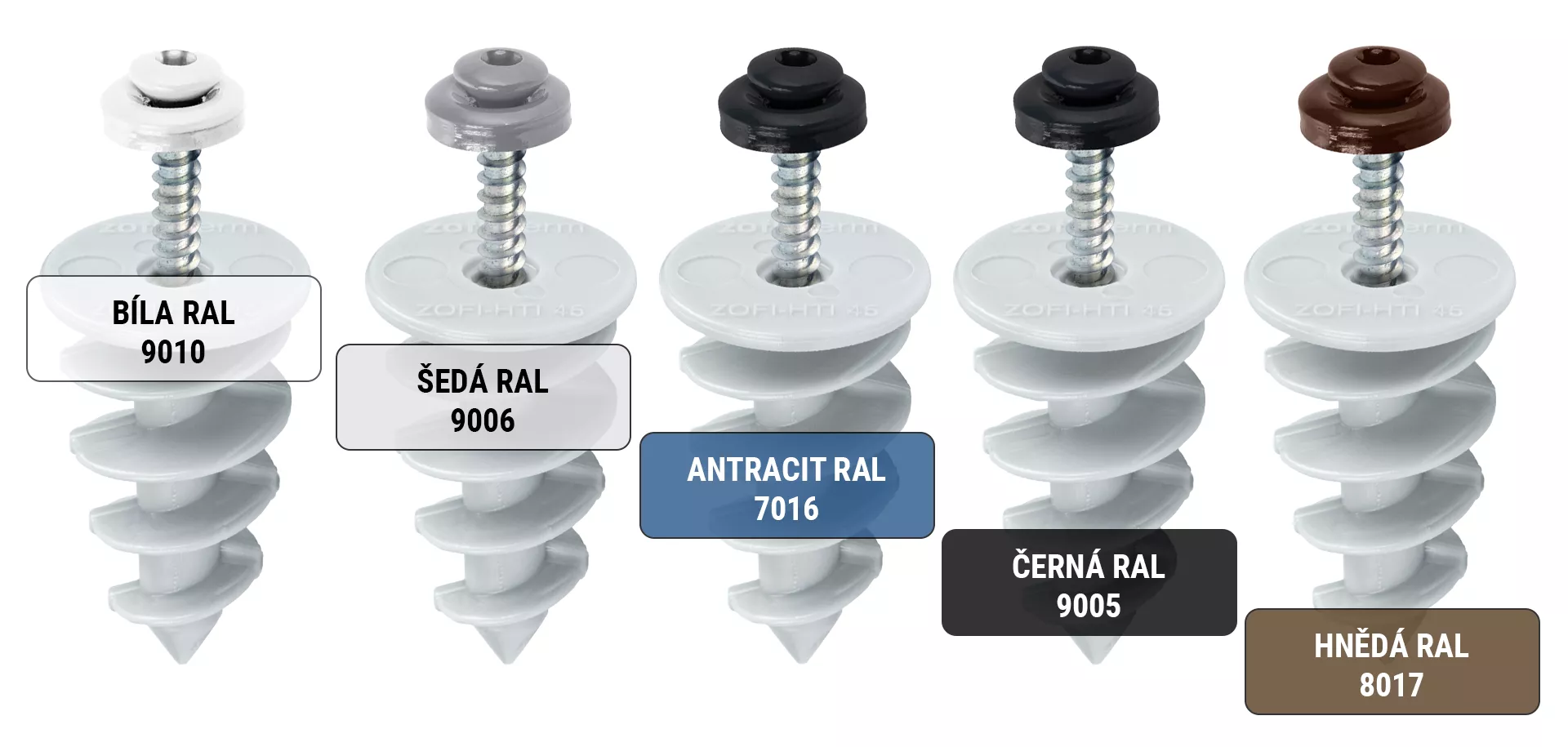

Odstíny

BÍLÁ RAL 9010 | ŠEDÁ RAL 9006 | ANTRACIT RAL 7016 | ČERNÁ RAL 9005 | HNĚDÁ RAL 8017

Postup montáže do zateplení

ZOFITHERM NI je vhodná pro kotvení plastových nebo hliníkových ukončovacích lišt nopové fólie nebo dalších klempířský prvků do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW, EPS soklové desky) na kterých je aplikovaná výztužná armovací vrstva.

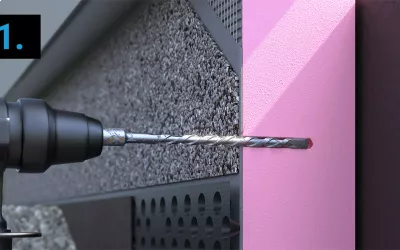

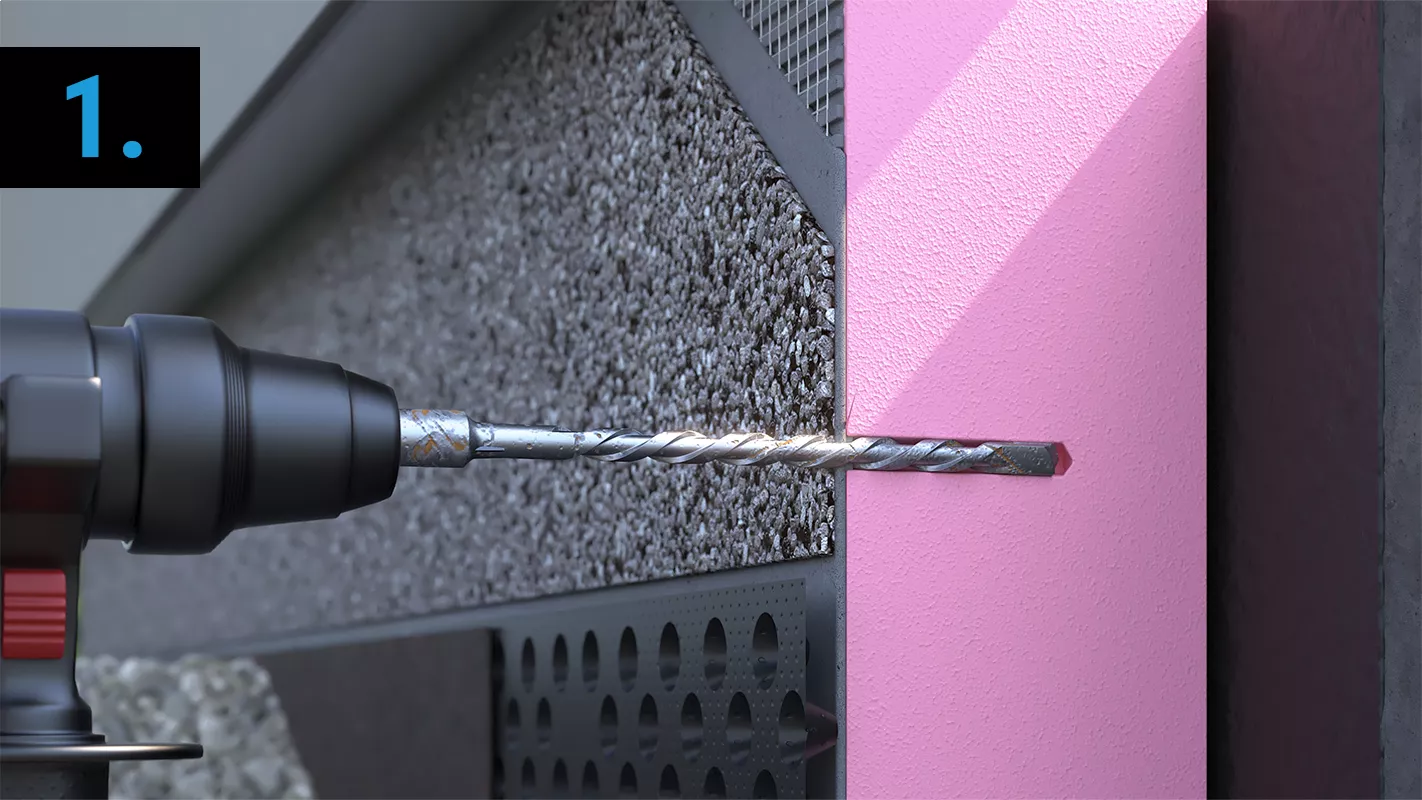

Předvrtání otvoru pro NI hmoždinku

Do hotové armovací vrstvy předvrtáme otvory v místě kde bude ukotvena lišta nopové fólie. LNF lišta nopové fólie 2m má 6 otvorů pro kotvení. Ni hmoždínku prodáváme po balení, ve kterém je 6ks.

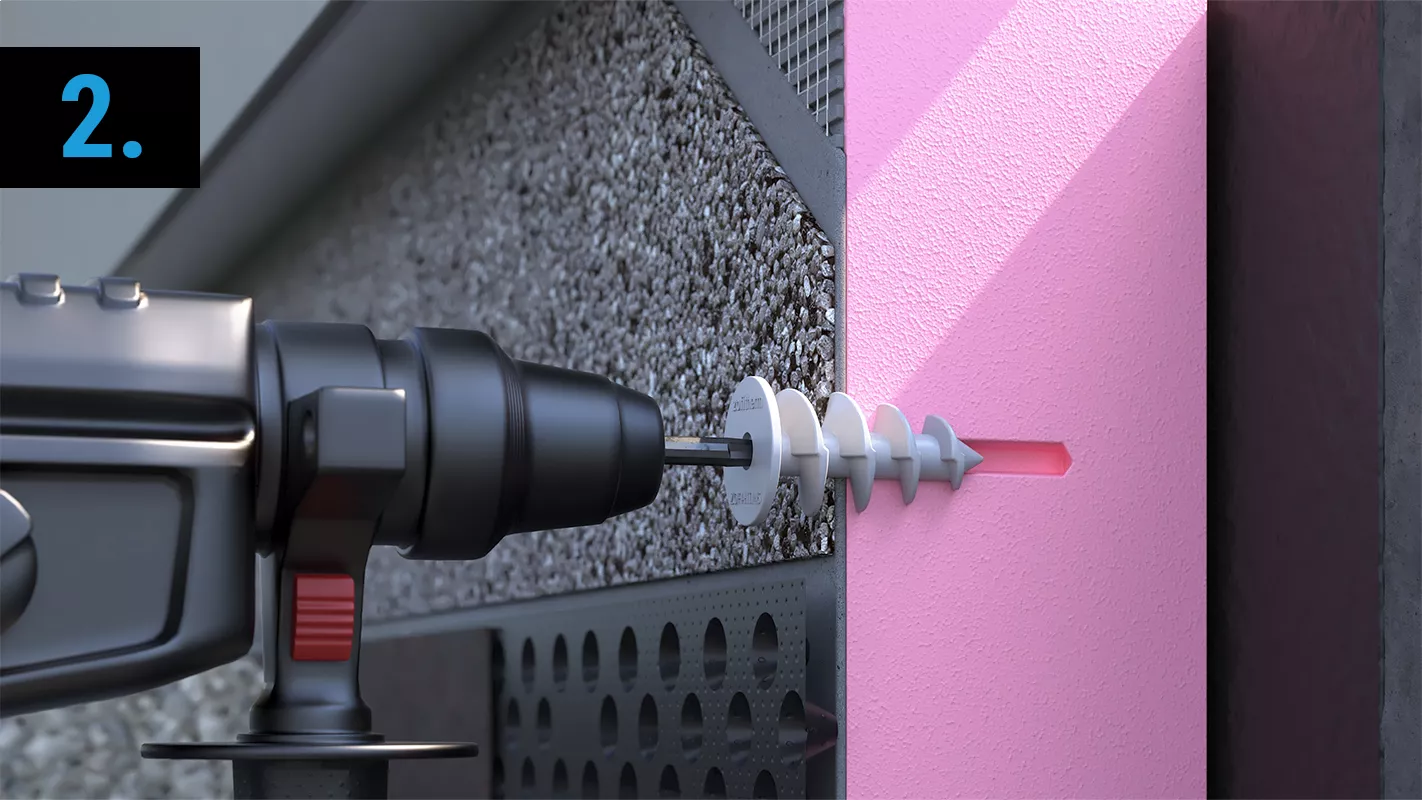

Zašroubování hmoždinky NI

Pomoci BITU TORX T40 zašroubujeme hmoždinku po okraj fasády. Při šroubování je důležité na hmoždinku vyvíjet dostatečný tlak a správně se do ní zapřít, tak aby plynule prošla přes armovací vrstvu.

Pro správnou montáž doporučujeme použít AKU šroubovák s nastaveným nízkým momentem utahování.

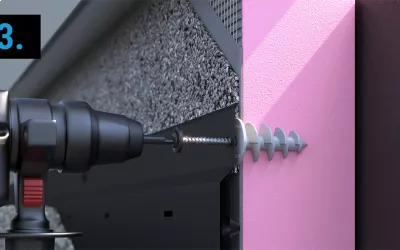

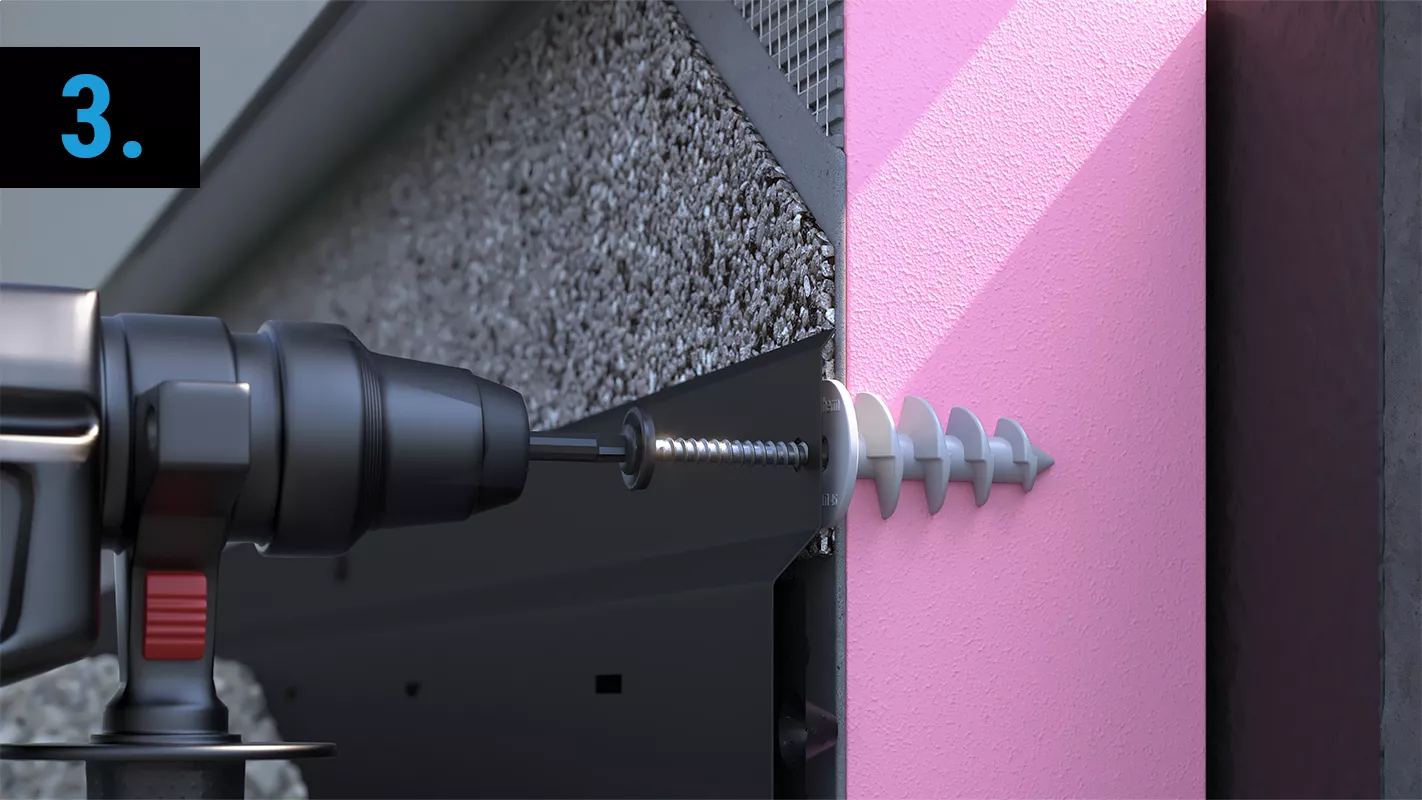

Osazení LNF hliníkové krycí lišty nopové fólie

Do připravených NI hmoždinek připevníme LNF lištu pomocí šroubků v RAL odstínech. Pohon šroubků - BIT TORX T20.

Spodní část lišty zakrývá konec nopové fólie a chrání ji tak před deformací a prodlužuje životnost celého zateplovacího systému v oblasti soklu.

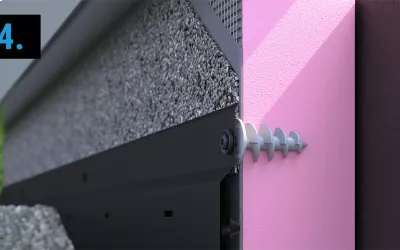

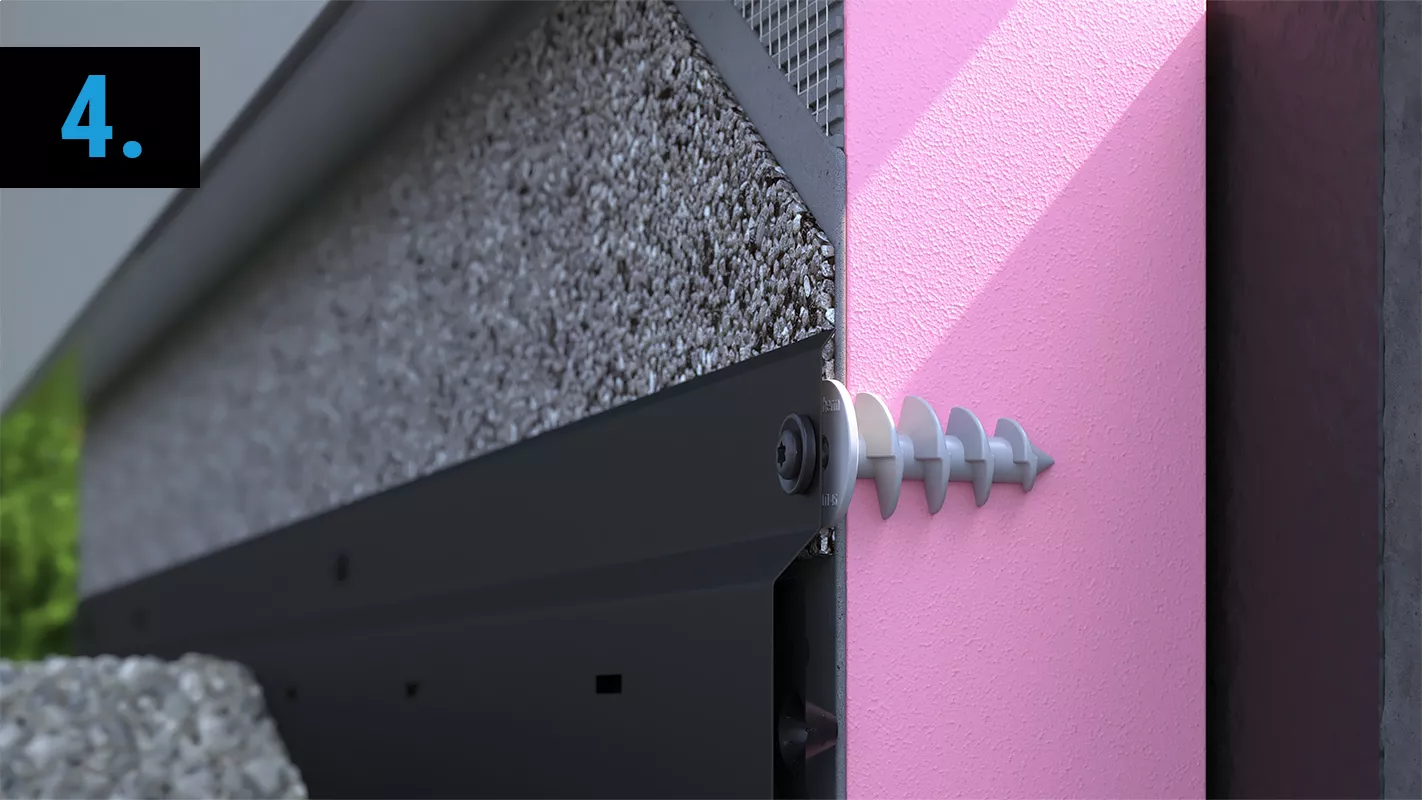

Dotažení šroubků s těsnící podložkou

Správným dotažením šroubků docílíme požadovaného utěsnění lišty v oblasti kotvení.

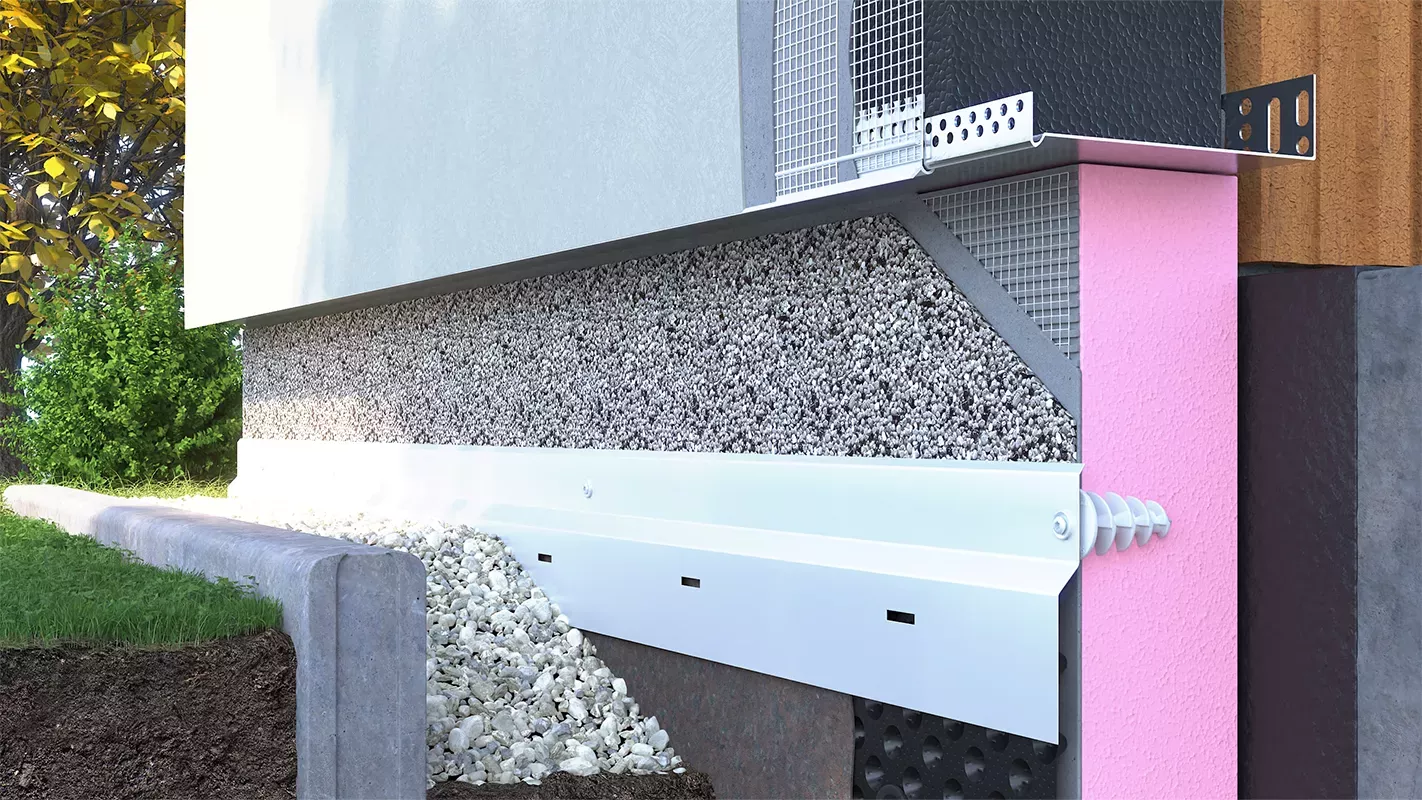

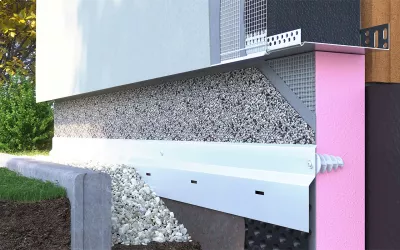

Takto osazená LNF lišta správně ukončuje nopovou fólií a zabraňuje vniknutí nečistot mezi fólii a zdivo. Následně může lištu a nopovou fólii z vnější strany zahrnou kamenivem.

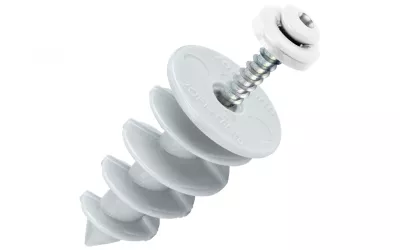

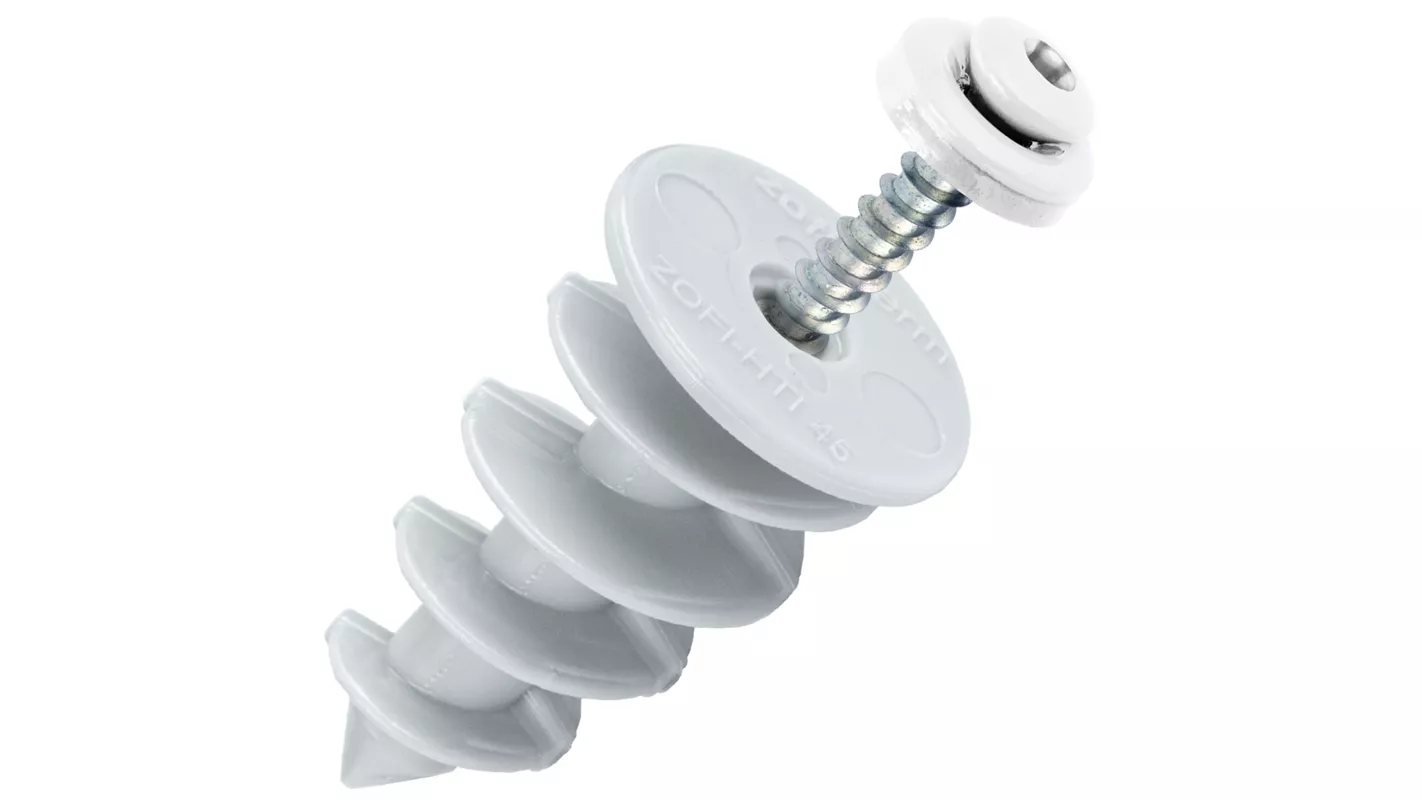

Materiál

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: 4,8 x 35mm, Fe - ocel, povrch keramický lak
3. Těsnící podložka: EPDM

Technické údaje

Délka hmoždinky: 45 mm
Min. hloubka zašroubování: 45 mm
Pohon hmoždinky: BIT TORX T40
Vrut s podložkou: 4,8 x 35 mm
Průměr podložky: 16 mm
Pohon vrutu: BIT TORX T20
Počet ks v balení: 6 ks (prodáváme na celá balení)
***6 ks hmoždinek je potřeba pro ukotvení 1 LNF lišty

ZOFITHERM NI Kotvící hmoždinka lišty nopové fólie do zateplení - BÍLÁ 9010, 6 ks/bal
