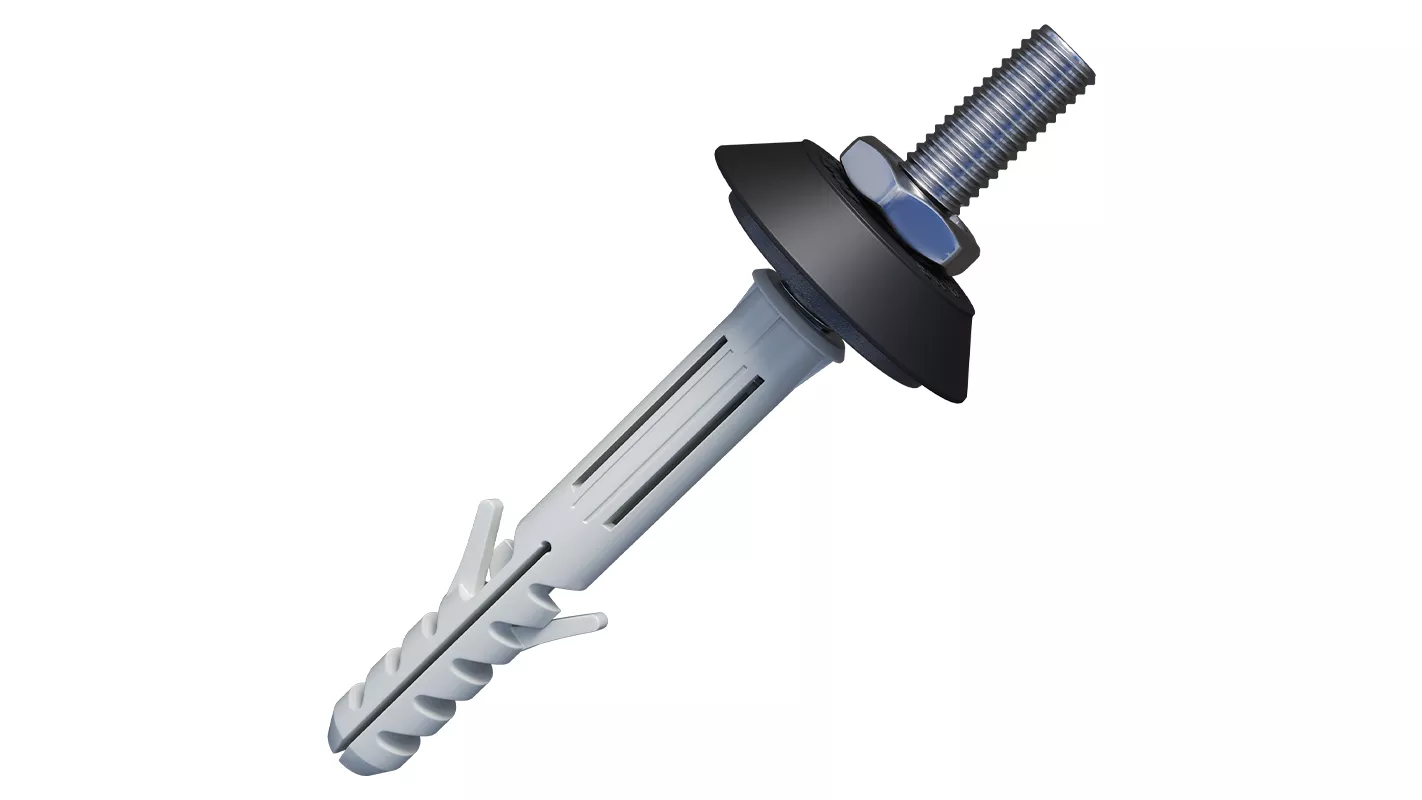

ZOFITHERM HZ hmoždinka do zdiva s krytkou pro šroubovací objímky svodu - ČERNÁ 9005

ZOFITHERM HZ hmoždinka je elegantní a funkční způsob uchycení šroubovacích objímek dešťových svodů do všech typů zdiva a jádrových omítek. Součástí hmoždinky je krytka, která 100% zakrývá a těsní napojení hmoždinky na omítku a výsledný spoj je funkční a detail esteticky dokonalý.

Použití

Hmoždinka ZOFITHERM HZ je vhodná do stavebních materiálů: A, B, C, D, E: beton, cihla plná pálená, plné vápenopískové cihly, dutinové panely z lehčeného betonu, svisle děrované cihly, děrované vápenopískové cihly, pórobeton, lehčený beton.Kotvení dešťových svodů do kontaktního zateplovacího systému bez tepelného mostu.

• Uchycení objímky: šroub na matice M10
• Přímá montáž do zdiva
• Rychlá a jednoduchá montáž
• Kotevní hloubka: 80 mm

Materiál a odstíny

HZ hmoždinka je vyrobena z kvalitního a vysoce odolného nylonu v kombinaci s ocelovým šroubem. Plastová krytka 40 mm je UV stabilní a dodáváme ji v 5-ti nejčastěji používaných RAL odstínech střešních svodů.

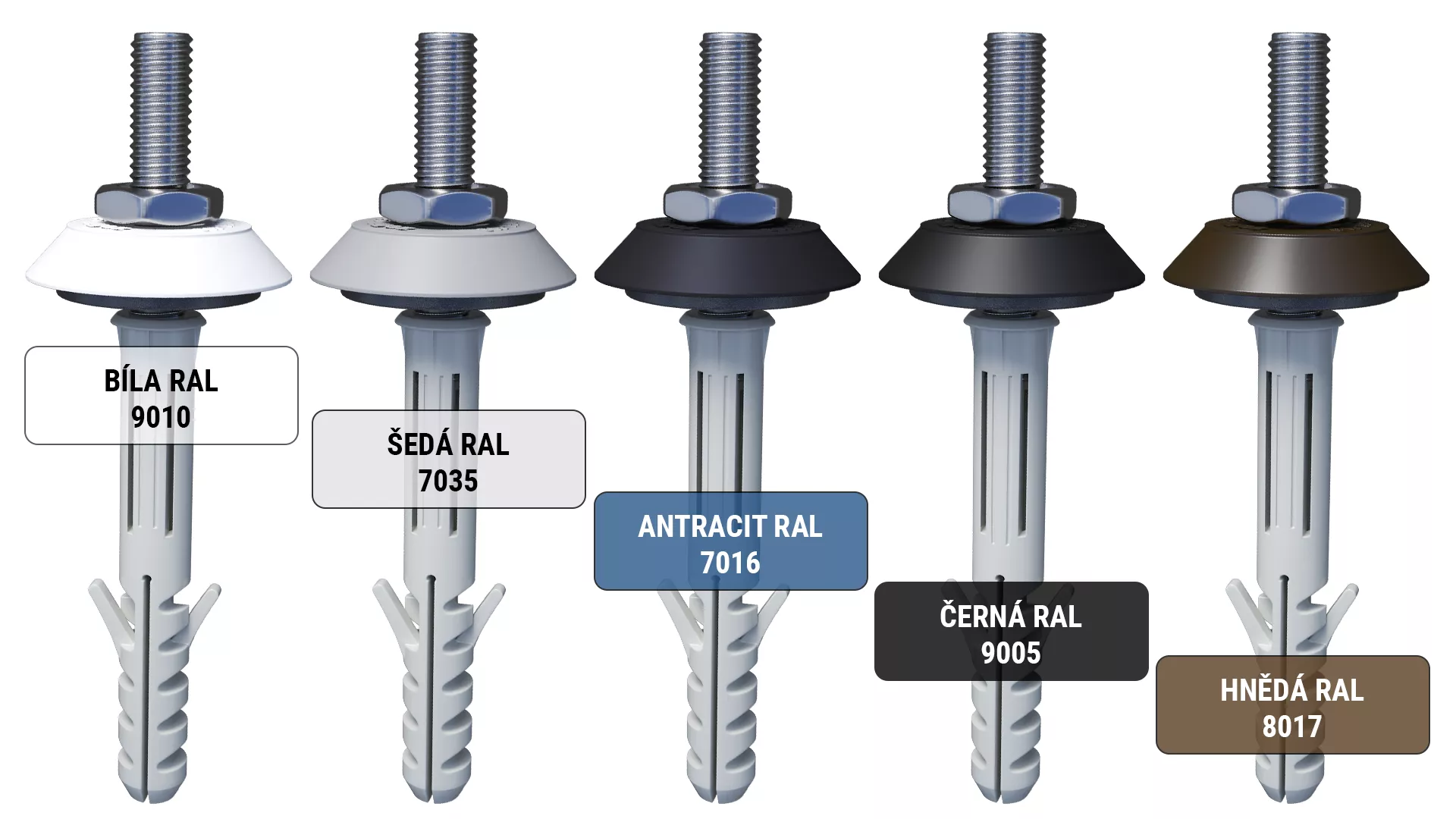

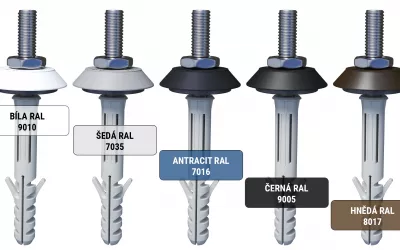

Odstíny:

BÍLÁ RAL 9010 | SVĚTLE ŠEDÁ RAL 7035 | ANTRACIT RAL 7016 | ČERNÁ RAL 9005 | HNĚDÁ RAL 8017

Postup montáže

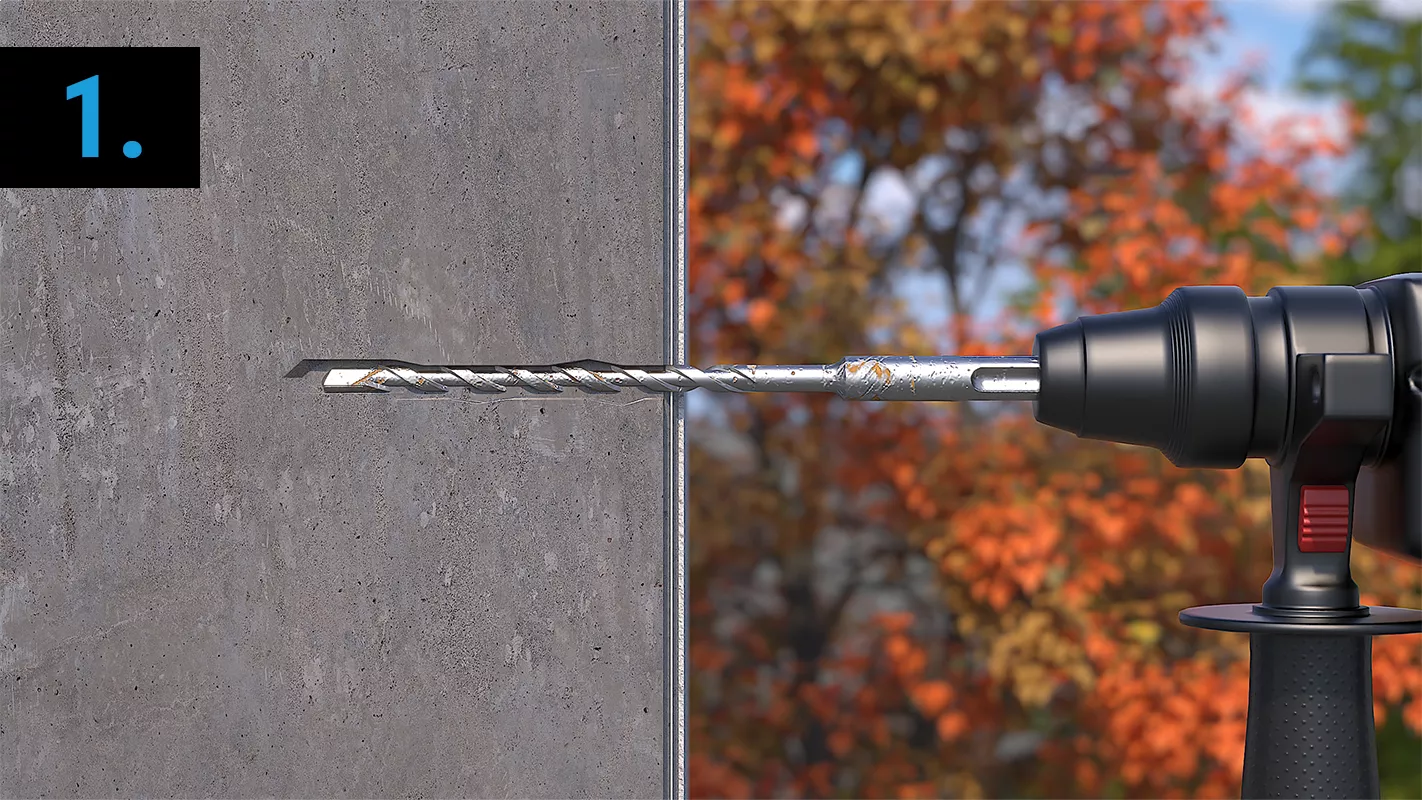

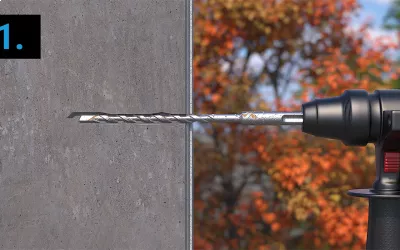

Předvrtání otvoru pro hmoždinku

Do zdiva vyvrtáme vrtákem průměru 14 mm otvor v místě, kde bude hmoždinka umístěna. Snažíme se dodržet kolmý úhel vrtání.

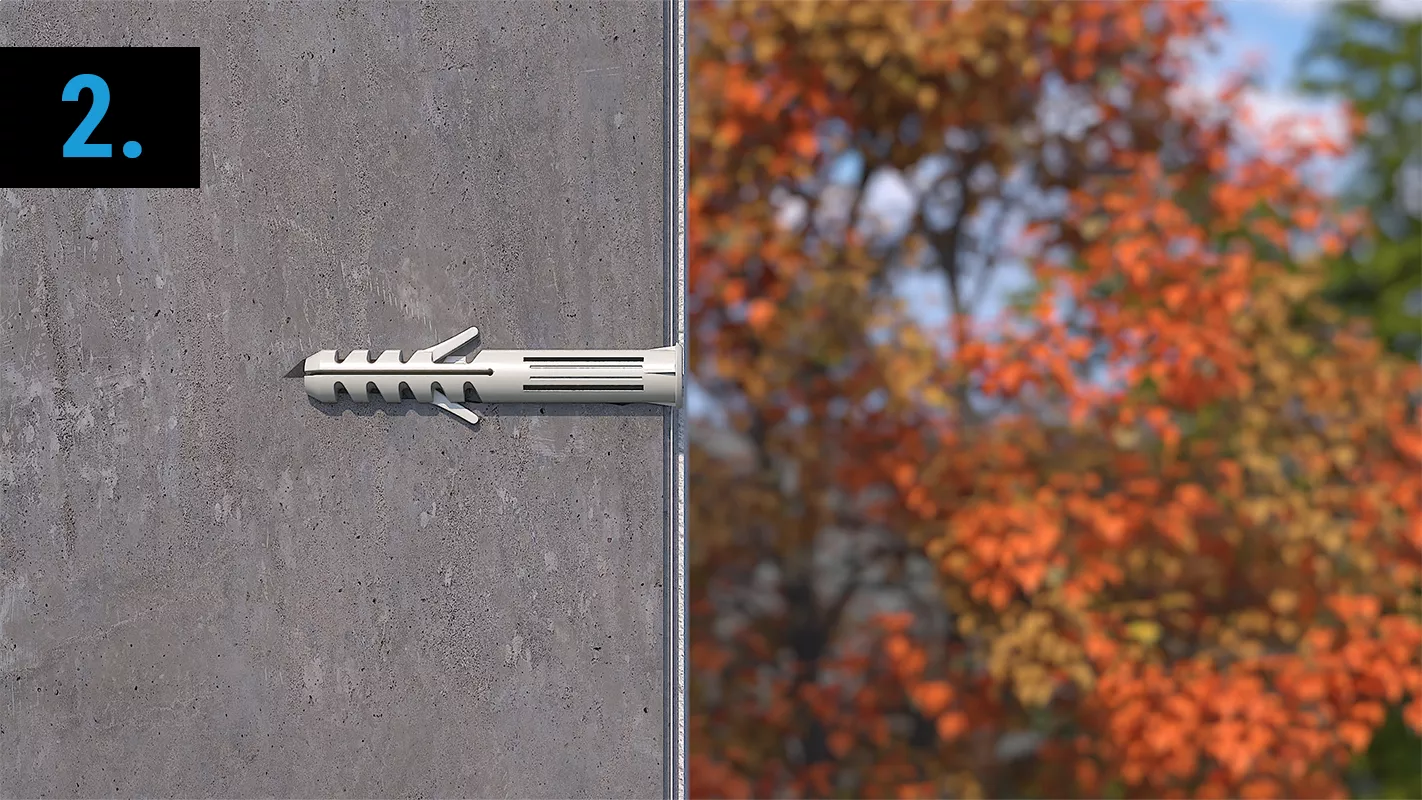

Vložení hmoždinky

Do předvrteného a řádně vyčištěného otvoru vložíme hmoždiku.

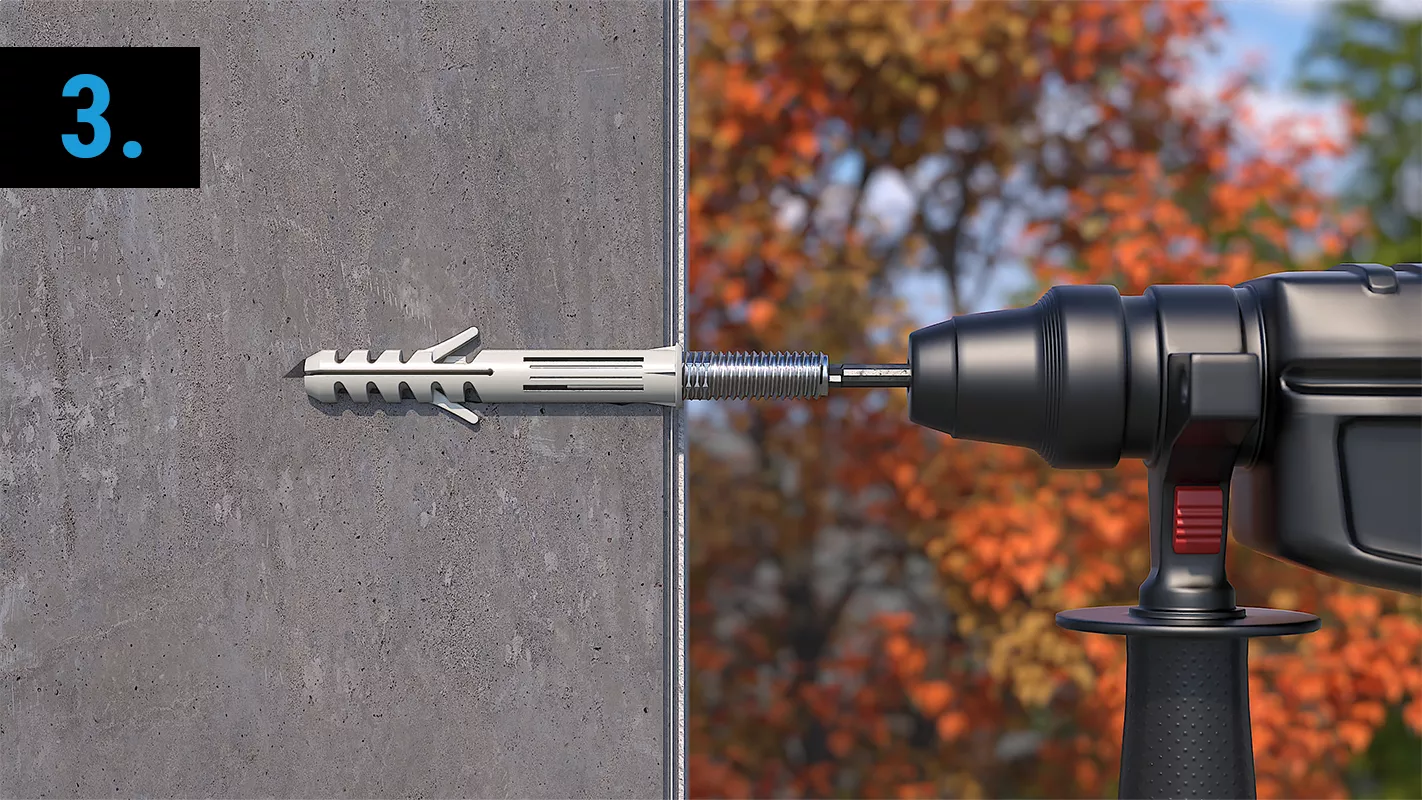

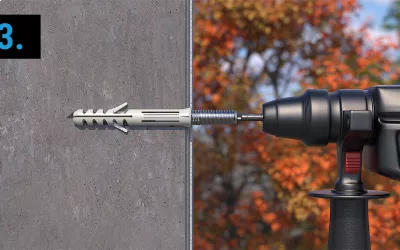

Zašroubování šroubu

Do připravené hmoždinky našroubujeme kombišroub. Hloubka dotažení nám následně určuje vzdálenost svodu od fasády. Doporučená vzdálenost je 35 mm.

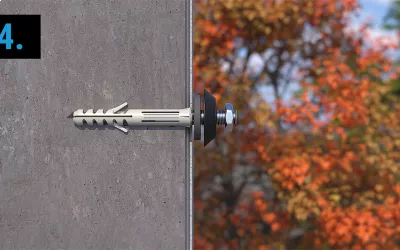

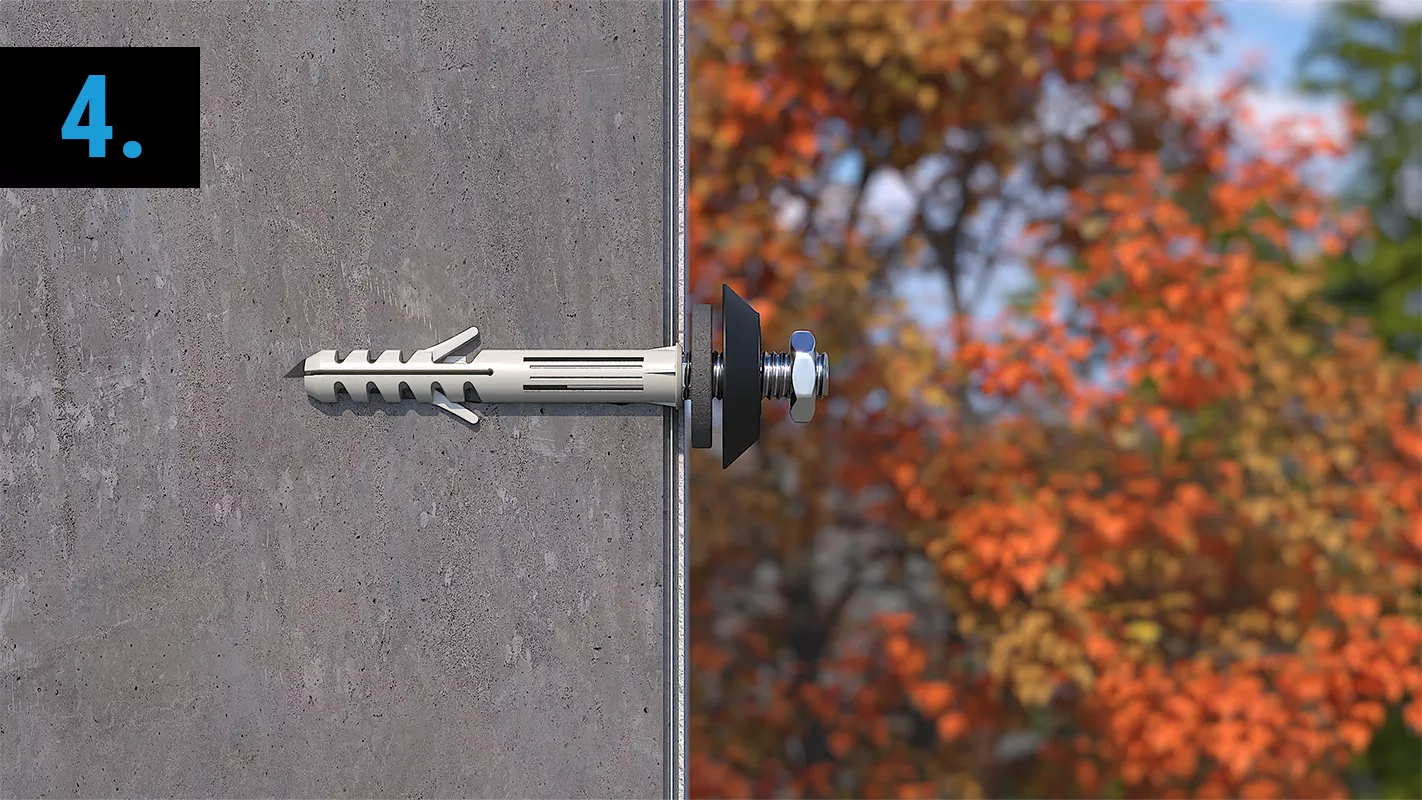

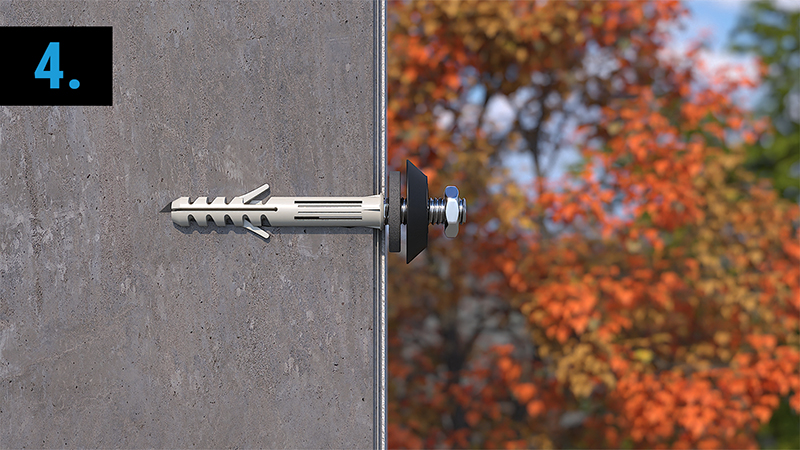

Osazení podložky a krytky

Na zašroubovaný kombišroub nasadíme těsnící podložku a krytku pro utěsnění hmoždinky. Krytku přiměřeně dotáhneme maticí M10.

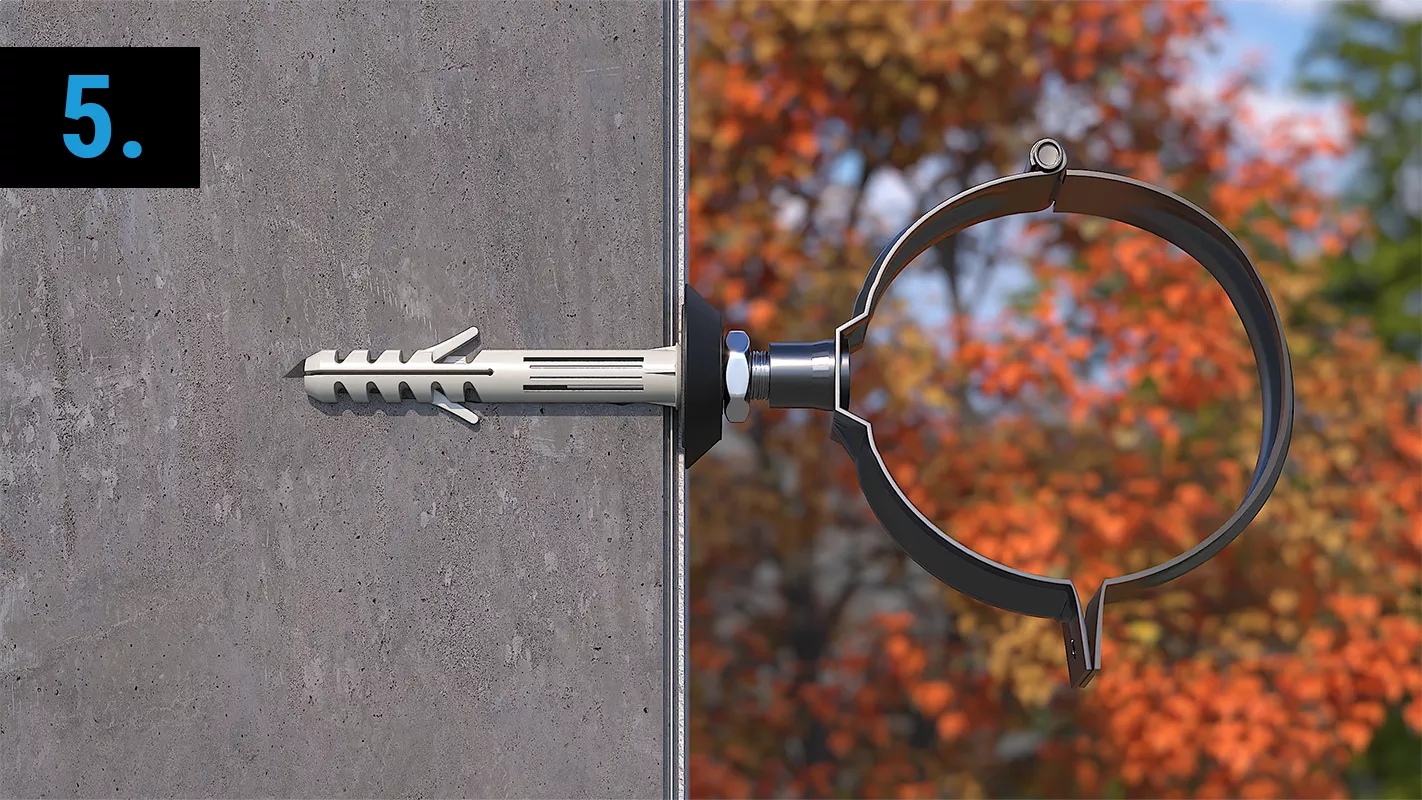

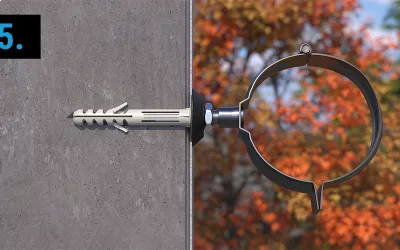

Osazení objímky svodu

Našroubujeme objímku svodu s maticí M10. Objímku zašroubujeme dostatečně, tak aby byl spoj pevný a objím­ka byla v požadované vzdálenosti od fasády. Doporučená vzdálenost svodu od fasády je 35 mm.

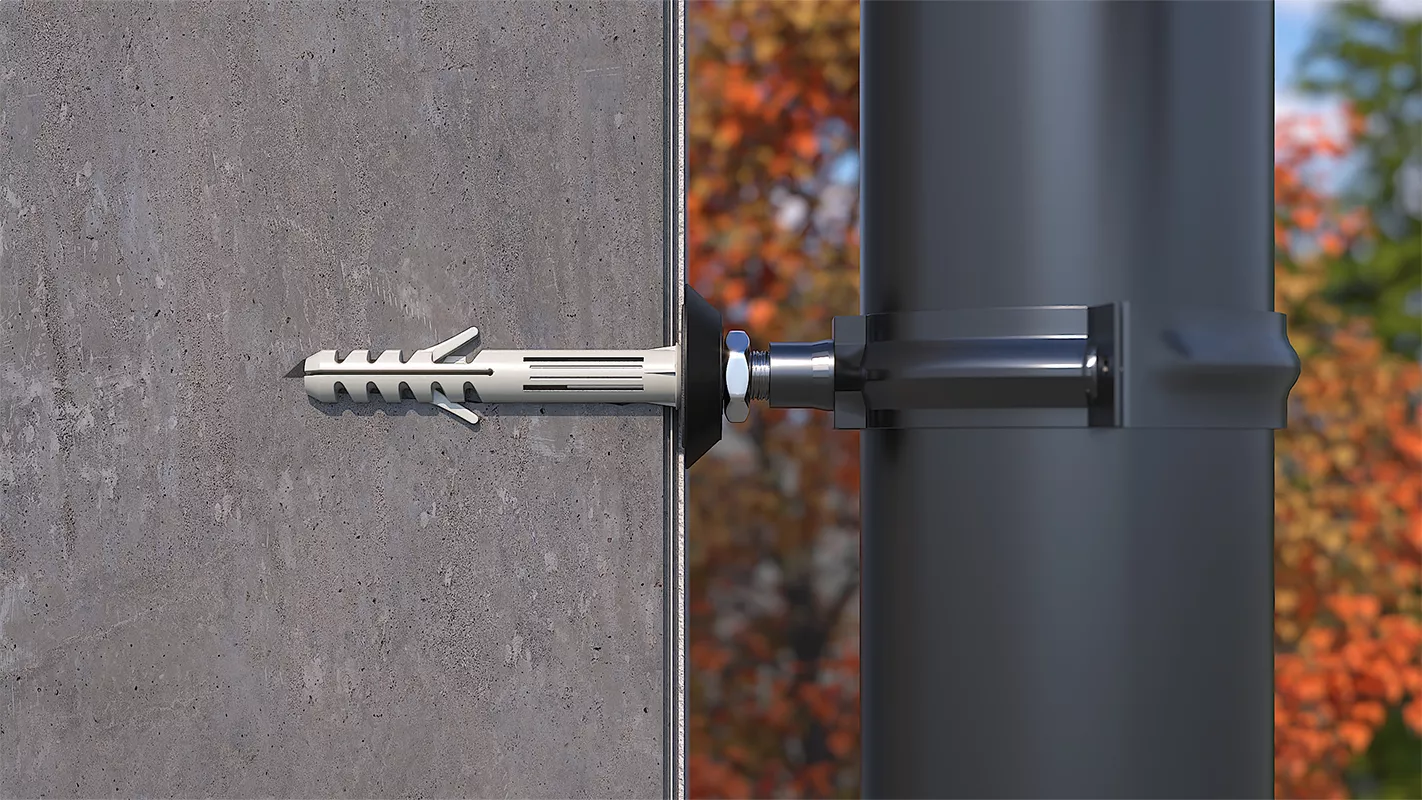

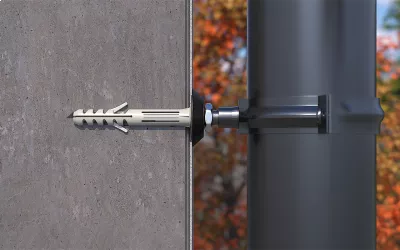

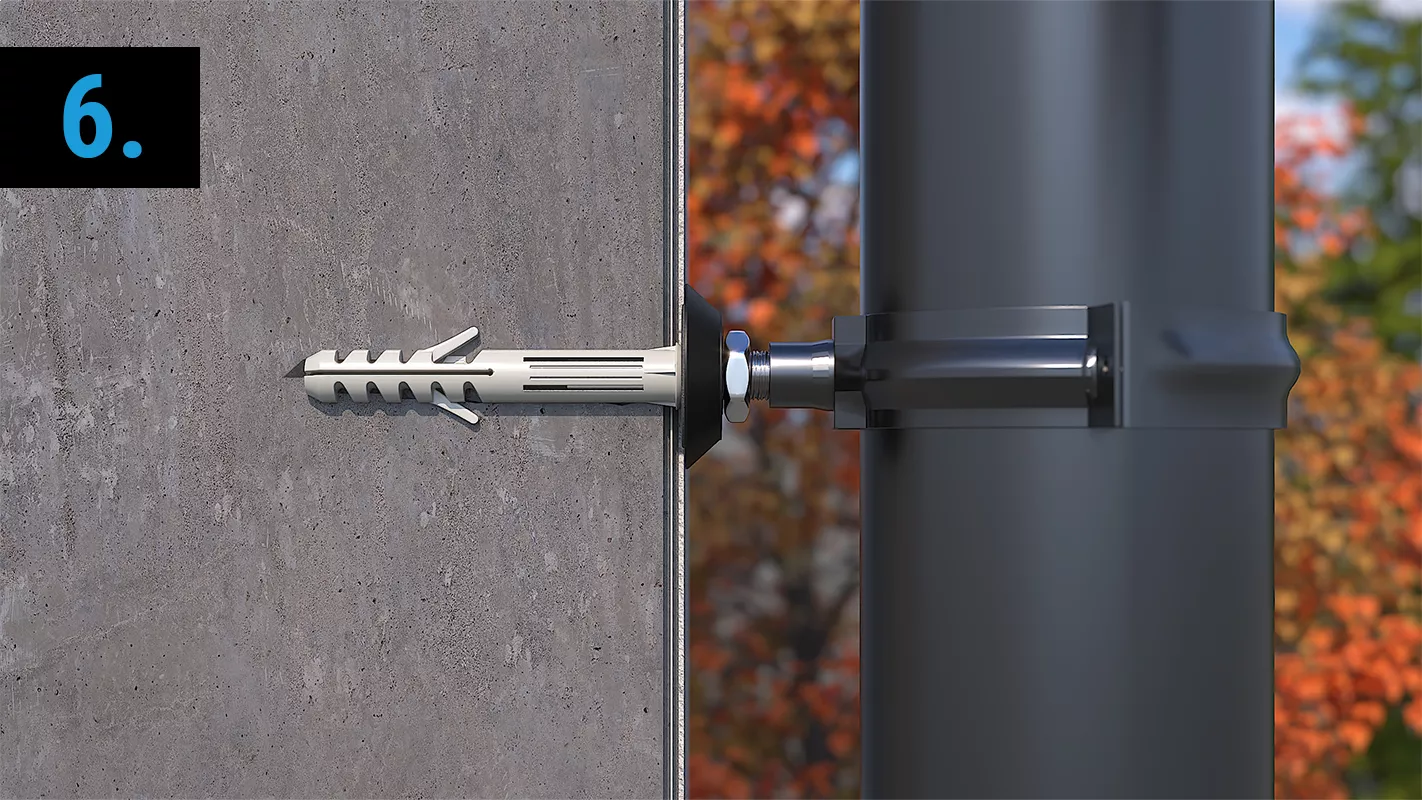

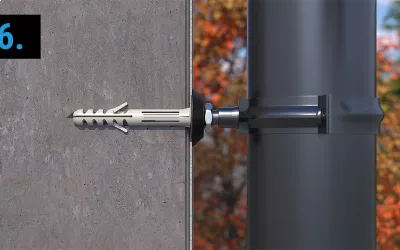

Osazení svodu

Osadíme svodovou rouru do připravených objímek. Svodovou rouru doporučujeme kotvit pomocí HZ hmož­dinek po 1,5 m.

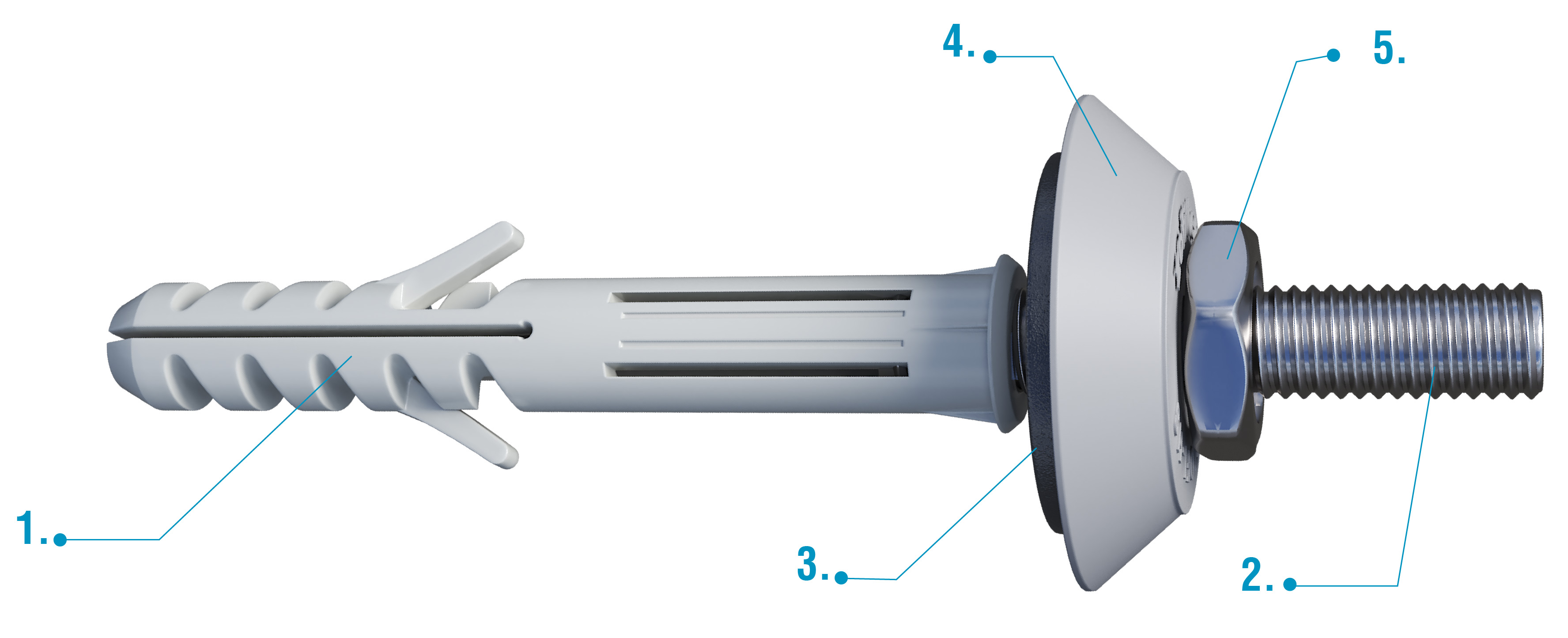

Materiál

1. Hmoždinka do zdiva: Nylon polyamid PA6
2. Šroub: Ocel 4.6 podle DIN EN ISO 898-1
3. Pěnová podložka: XPE - expandovaný polyetylen
4. Krytka: HDPE - Vysokohustotní polyetylen *
5. Matice nízka M10: DIN 439, zinek bílý

*Odolný vůči povětrnostním vlivům a teplotě v rozsahu od –35 °C do 90 °C

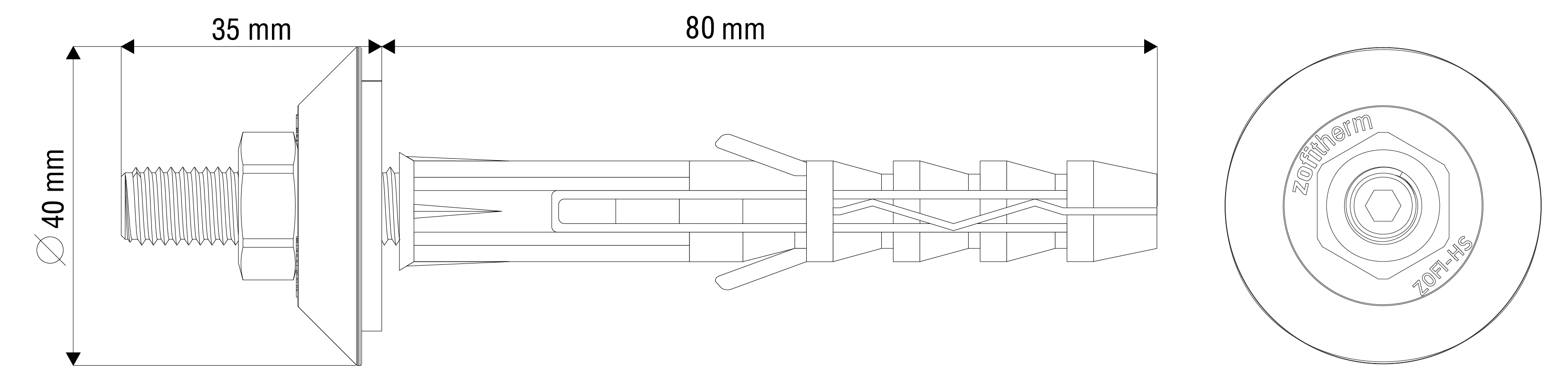

Technické údaje

• Rozměr hmoždinky: 14×80 mm
• Kotevní hloubka: 80 mm
• Průměr vrtáku: 14 mm
• Kombišroub: 10×120 mm
• Průměr krytky: 40 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Délka závitové části: 35-40 mm
• Vzdálenost objímky od fasády: 35-40 mm
• Počet ks v balení: 50 ks
