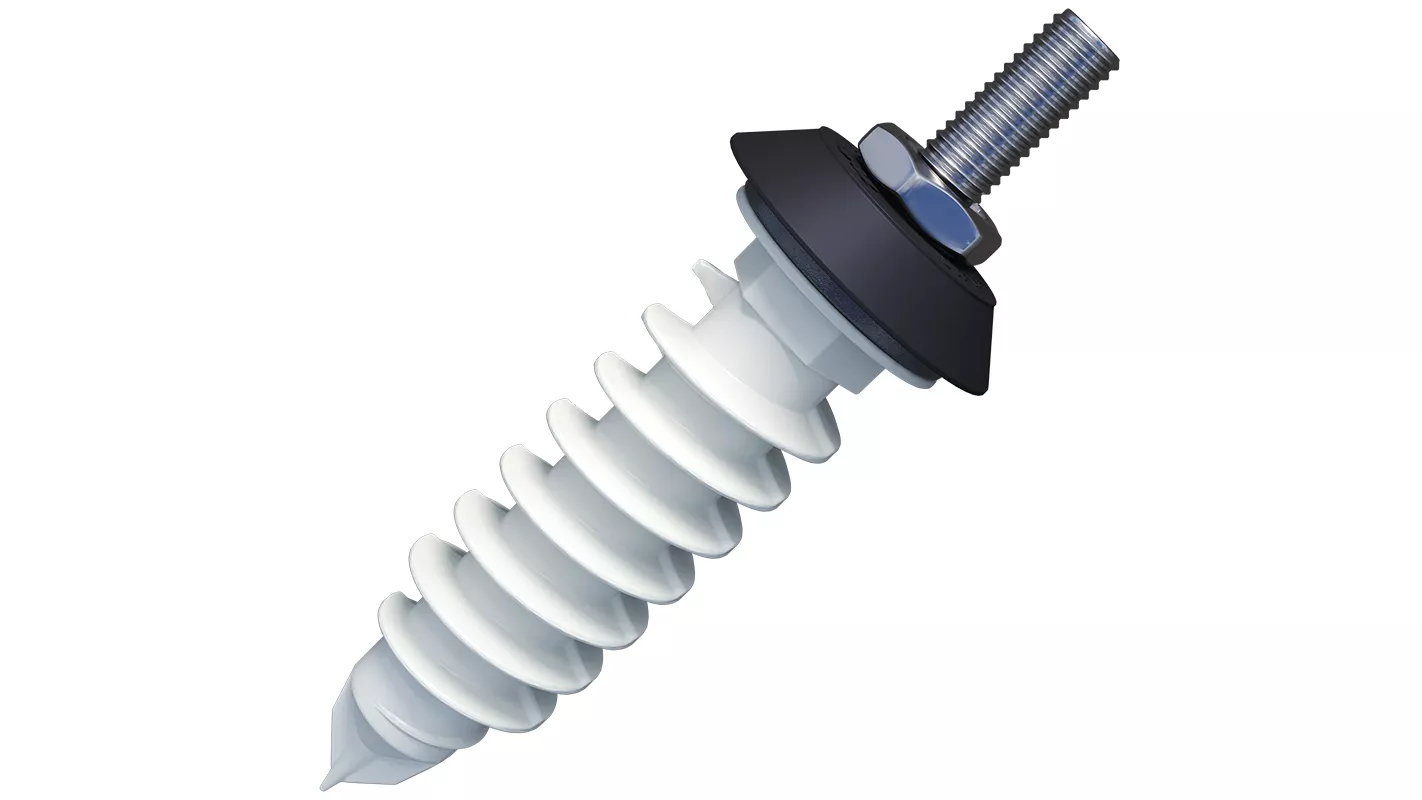

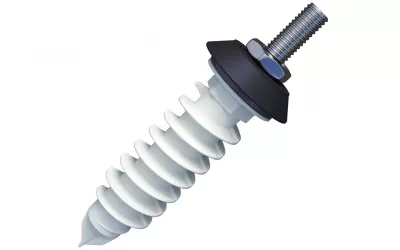

ZOFITHERM HS hmoždinka do izolace s krytkou pro šroubovací objímky svodu - ANTRACIT 7016

ZOFITHERM HS hmoždinka zajistí elegantní a funkční způsob uchycení šroubovacích objímek dešťových svodů do zateplené fasády. ZOFITHERM HS eliminuje nežádoucí tepelný most, spolehlivě nahrazuje objímku svodu s kovovým trnem a zajišťuje pevné spojení s fasádním tepelným izolantem, nenarušuje funkčnost fasádního zateplovacího systému.

Použití

ZOFITHERM HS je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací vrstva.

• Kotvení dešťových svodů do kontaktního zateplovacího systému bez tepelného mostu
• Uchycení objímky: šroub na matice M10
• Přímá montáž do polystyrenu bez předvrtání
• Možnost montáže po nanesení finální omítky
• Rychlá a jednoduchá montáž
• Nosnost kotvy až 8kg
• Délka hmoždinky: 10 cm
• Minimální tloušťka izolace, do které lze hmoždinku použít je 10 cm

Materiál a odstíny

HS hmoždinka je vyrobena z kvalitního a vysoce odolného nylonu v kombinaci s ocelovým šroubem. Plastová krycí podložka 40 mm je UV stabilní a dodáváme ji v 5-ti nejčastěji používaných RAL odstínech střešních svodů.

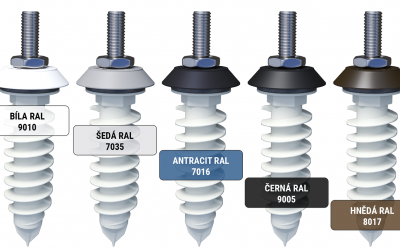

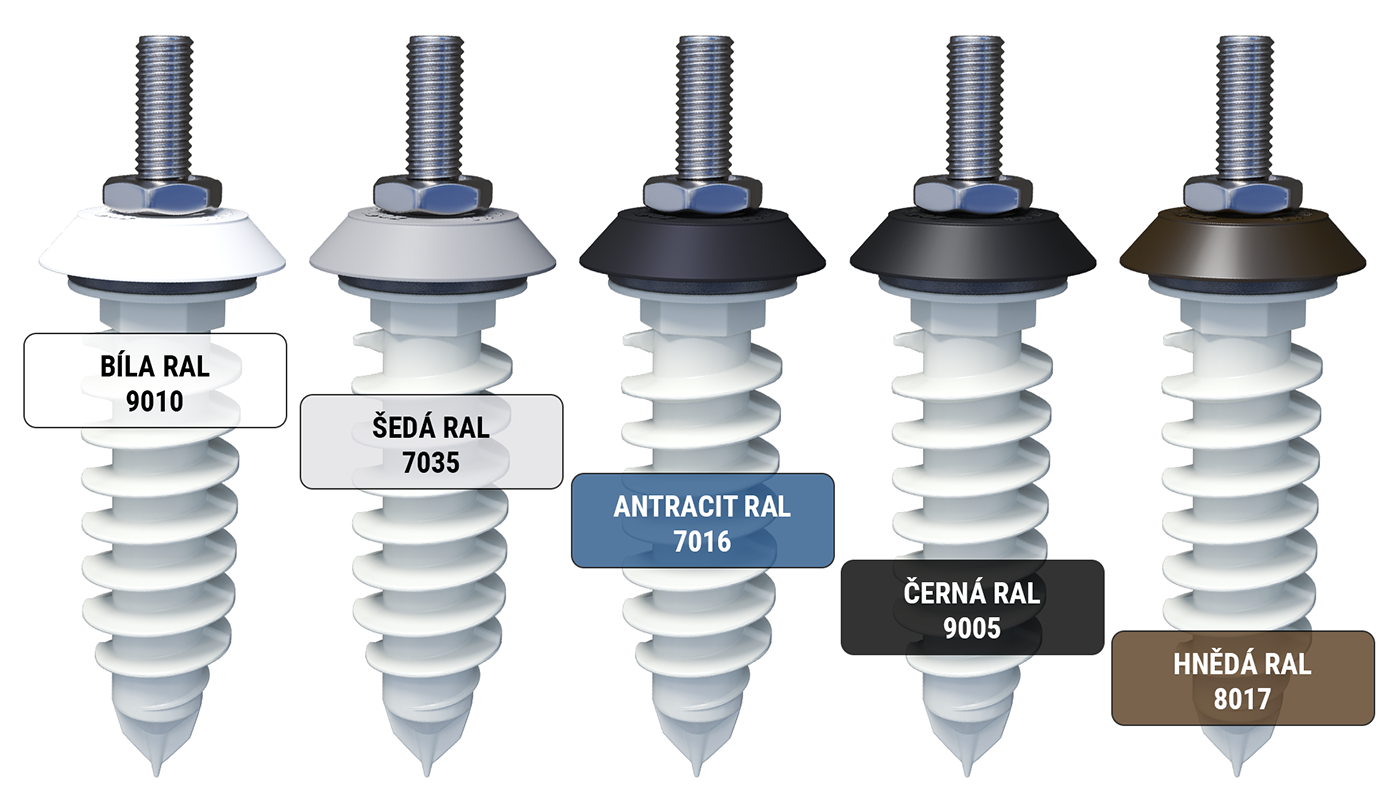

Odstíny:

BÍLÁ RAL 9010 | SVĚTLE ŠEDÁ RAL 7035 | ANTRACIT RAL 7016 | ČERNÁ RAL 9005 | HNĚDÁ RAL 8017

Postup montáže

Hmoždinka ZOFITHERM HS je vhodná pro kotvení svodů do zateplené fasady bez použití speciálního nářadí. Na našroubovanou hmoždinku se jednoduše našroubuje objímka svodu s maticí M10.

Předvrtání otvoru pro HS hmoždinku

Do hotové fasády uděláme malým šroubovákem nebo vrtákem díru v místě, kde bude hmoždinka umístěna.

Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFITHERM HS hmoždinky aplikovat lepící pěnu  Zofitherm PROFI PU-FIX.

Zašroubování HS hmoždinky

Pomoci BITU TORX T25 zašroubujeme hmoždinku po okraj fasády. Při použití AKU šroubováku nastavte nízký moment utahování. Snažíme se dodržet kolmý úhel zašroubování hmoždinky.

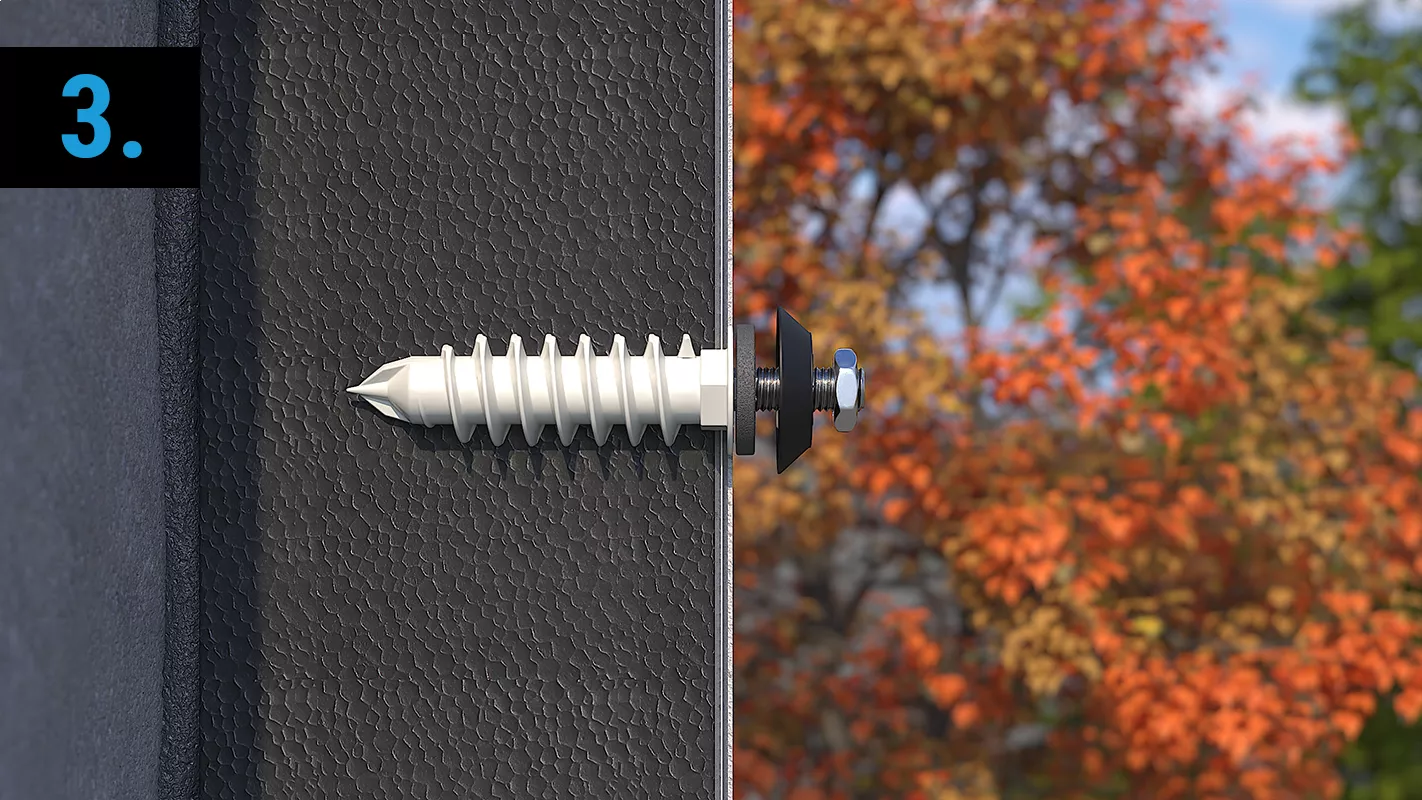

Osazení pěnového těsnění a krytky

Na zašroubovanou HS hmoždinku nasadíme pěnové těsnění a nasledně barevnou krytku. Vše přiměřeně dotáhneme maticí M10.

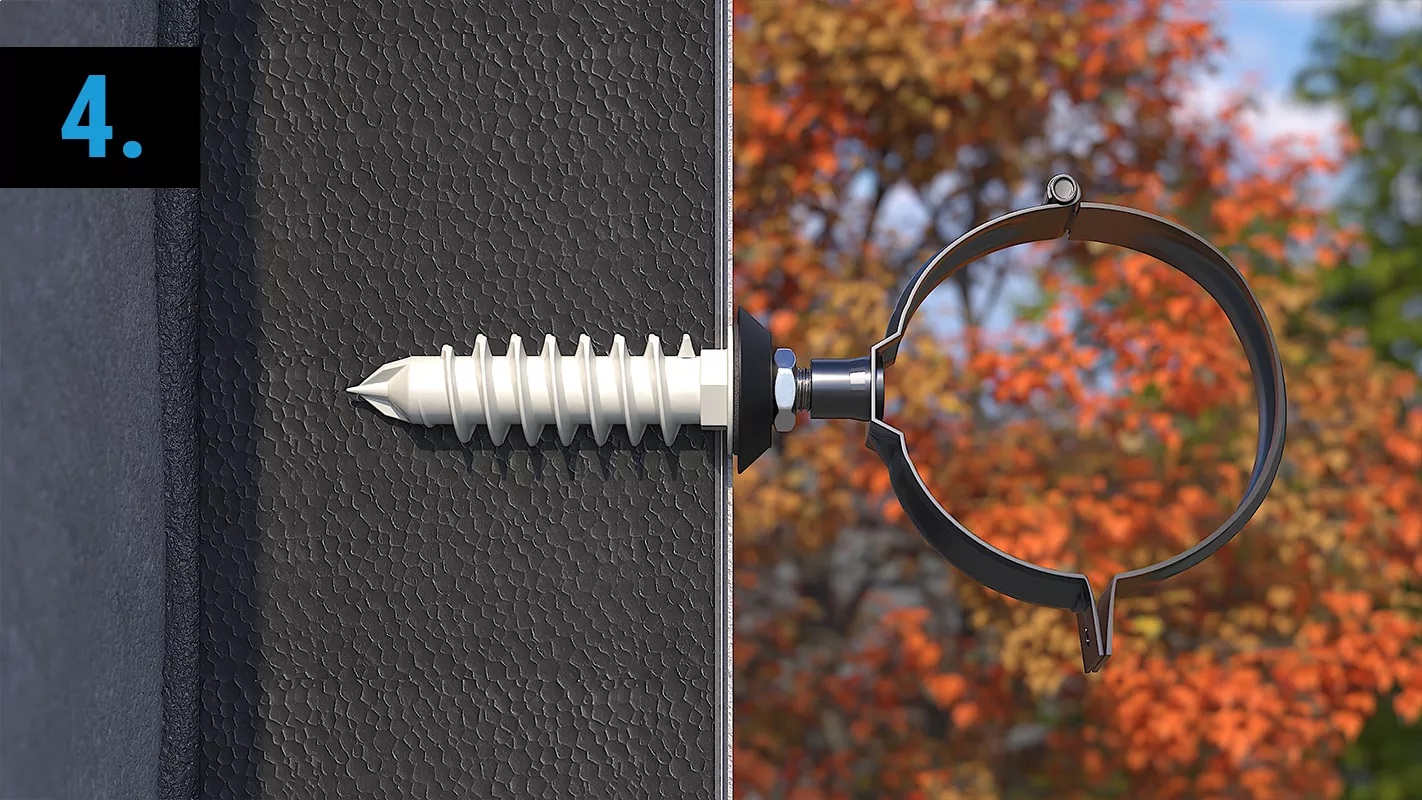

Osazení objímky svodu

Našroubujeme objímku svodu s maticí M10. Objímku zašroubujeme dostatečně, tak aby byl spoj pevný a objímka byla v požadované vzdálenosti od fasády. Doporučená vzdálenost svodu od fasády je 35 mm.

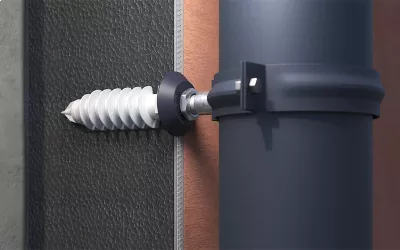

Osazení svodu

Osadíme svodovou rouru do připravených objímek. Svodovou rouru doporučujeme kotvit pomocí HS hmoždinek po 1,5 m.

Materiál

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: Ocel 4.6 podle DIN EN ISO 898-1
3. Pěnová podložka: XPE - expandovaný polyetylen
4. Krytka: HDPE - Vysokohustotní polyetylen *
5. Matice nízka M10: DIN 439, zinek bílý

*Odolný vůči povětrnostním vlivům a teplotě v rozsahu od –35 °C do 90 °C

Technické údaje

• Délka hmoždinky: 95 mm
• Min. hloubka zašroubování: 95 mm
• Průměr krytky: 40 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Matice: M10
• Délka závitové části: 35 mm
• Vzdálenost objímky od fasády: 35 mm
• Počet ks v balení: 50 ks (prodáváme na ks)
