ZOFITHERM HP-PRO T nerez držák ochranné trubky hromosvodu 20 mm do izolace

Pro trubku Ø 20 mm | Nerezová verze | Profesionální řešení pro vedení drátu v trubce

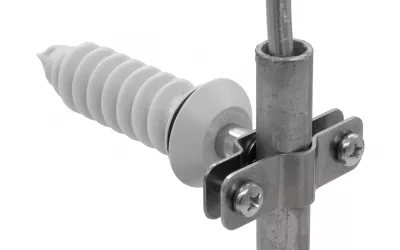

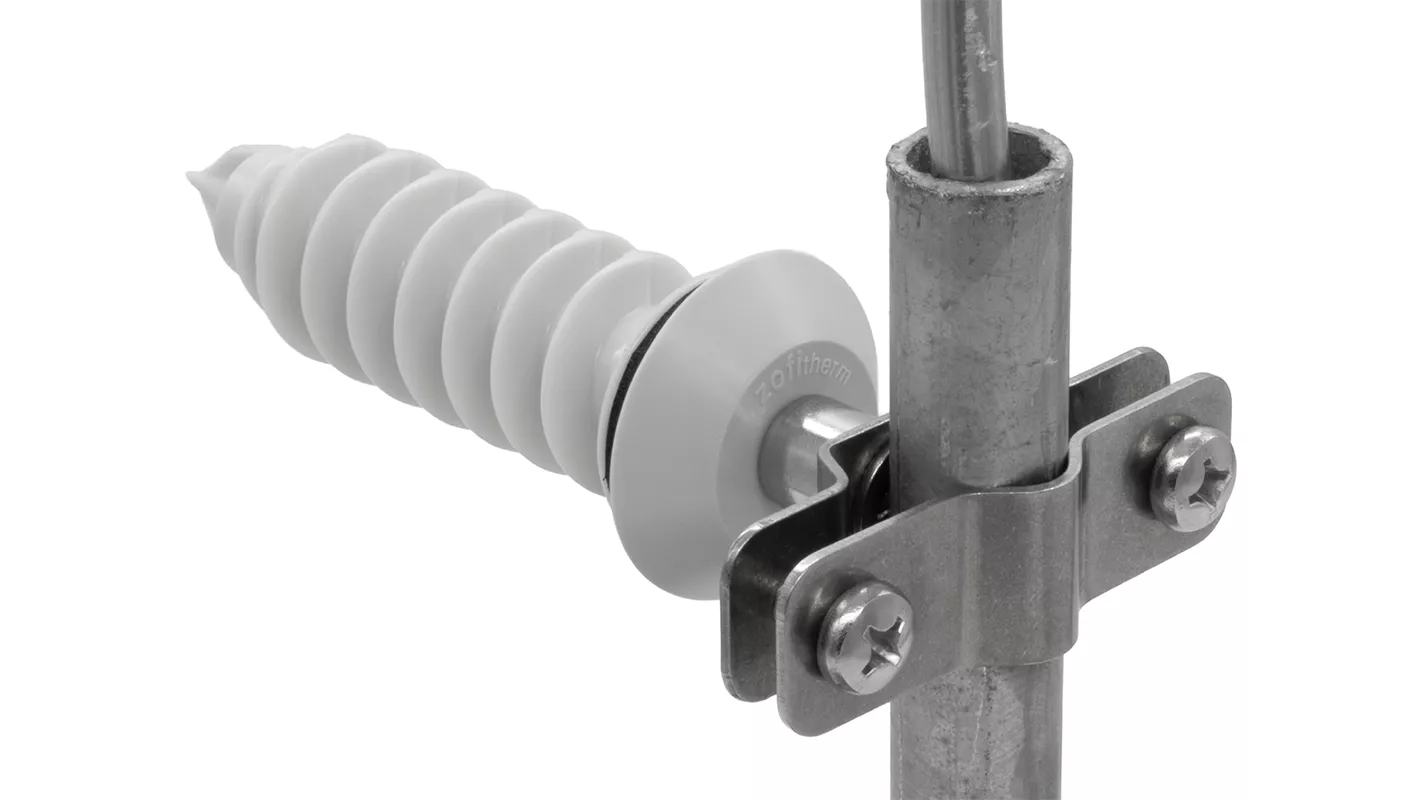

ZOFITHERM HP-PRO T je speciální nerezový držák navržený pro uchycení ochranné trubky o průměru 20 mm, která slouží k vedení hromosvodového drátu na zateplené fasádě. Konstrukčně vychází z modelu HP-PRO – držák má shodné rozměry i způsob montáže, liší se však absencí distanční podložky, díky čemuž lze pohodlně vložit a pevně uchytit celou ochrannou trubku.

Vnitřní úchytka je přizpůsobena přímému kontaktu s trubkou a zajišťuje její pevné uchycení pomocí dvou šroubků s křížovou drážkou. Nerezový materiál zajišťuje dlouhou životnost, estetický vzhled a vysokou odolnost vůči povětrnostním vlivům.

Použití

ZOFITHERM HP-PRO T je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací a omítková vrstva.

Výhody produktu

• Vhodné pro ochranné trubky Ø 20 mm
• Nerezová konstrukce pro dlouhou životnost a estetický vzhled
• Trubka je pevně uchycena dvěma šroubky s křížovou drážkou
• Nenarušuje fasádní zateplovací systém
• Rychlá a snadná montáž

Postup montáže

Hmoždinka ZOFITHERM HP PRO je vhodná pro kotvení hromosvodu do zateplené fasády bez použití speciálního nářadí. Na našroubovanou hmoždinku v izolačním materiálu se jednoduše namontuje nerezová podpěra, do které se následně přichytne ochranná trubka hromosvodu průměru 20 mm.  Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFI HTI95 hmoždinky aplikovat lepící pěnu ZOFITHERM PROFI PU-FIX.

Předvrtání otvoru pro HTI95 hmoždinku

Do hotové fasády uděláme malým šroubovákem nebo vrtákem díru v místě, kde bude hmoždinka umístěna.

Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFITHERM hmoždinky aplikovat lepící pěnu  Zofitherm PROFI PU-FIX.

Zašroubování HTI95 hmoždinky

Pomoci BITU TORX T25 zašroubujeme hmoždinku po okraj fasády. Při použití AKU šroubováku nastavte nízký moment utahování. Snažíme se dodržet kolmý úhel zašroubování hmoždinky.

Osazení pěnového těsnění a krytky

Na zašroubovanou HTI95 hmoždinku nasadíme pěnové těsnění a nasledně barevnou krytku.

Našroubování držáku

Na závitovou část hmoždinky HTI95 našroubujeme podpěru hromosvodu. Vše přiměřeně dotáhneme.

Upevnění ochranné trubky hromosvodu

Do držáku se vloží ochranná trubka hromosvodu o průměru 20 mm. Poté se přiloží vrchní část držáku a pomocí dvou šroubků s křížovou drážkou se trubka pevně zafixuje.

Osazení hromosvodového drátu

Trubka je připravena pro osazení hromosvodového drátu o průměru 8 a 10 mm.

Materiál

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: Ocel 4.6 podle DIN EN ISO 898-1
3. Pěnová podložka: XPE - expandovaný polyetylen
4. Krytka: HDPE - Vysokohustotní polyetylen
5. Držák hromosvodu: Nerezová ocel 1.4301
6. Šroubky, křížová drážka: Nerezová Ocel 7985 M6 x 14 A2

Technické údaje

• Délka hmoždinky: 95 mm
• Min. hloubka zašroubování: 95 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Délka závitu: 25 mm
• Vzdálenost drátu od fasády: 30 mm
• Pro průmě trubky: 20 mm
• Počet ks v balení: 50 ks (prodáváme na ks)
