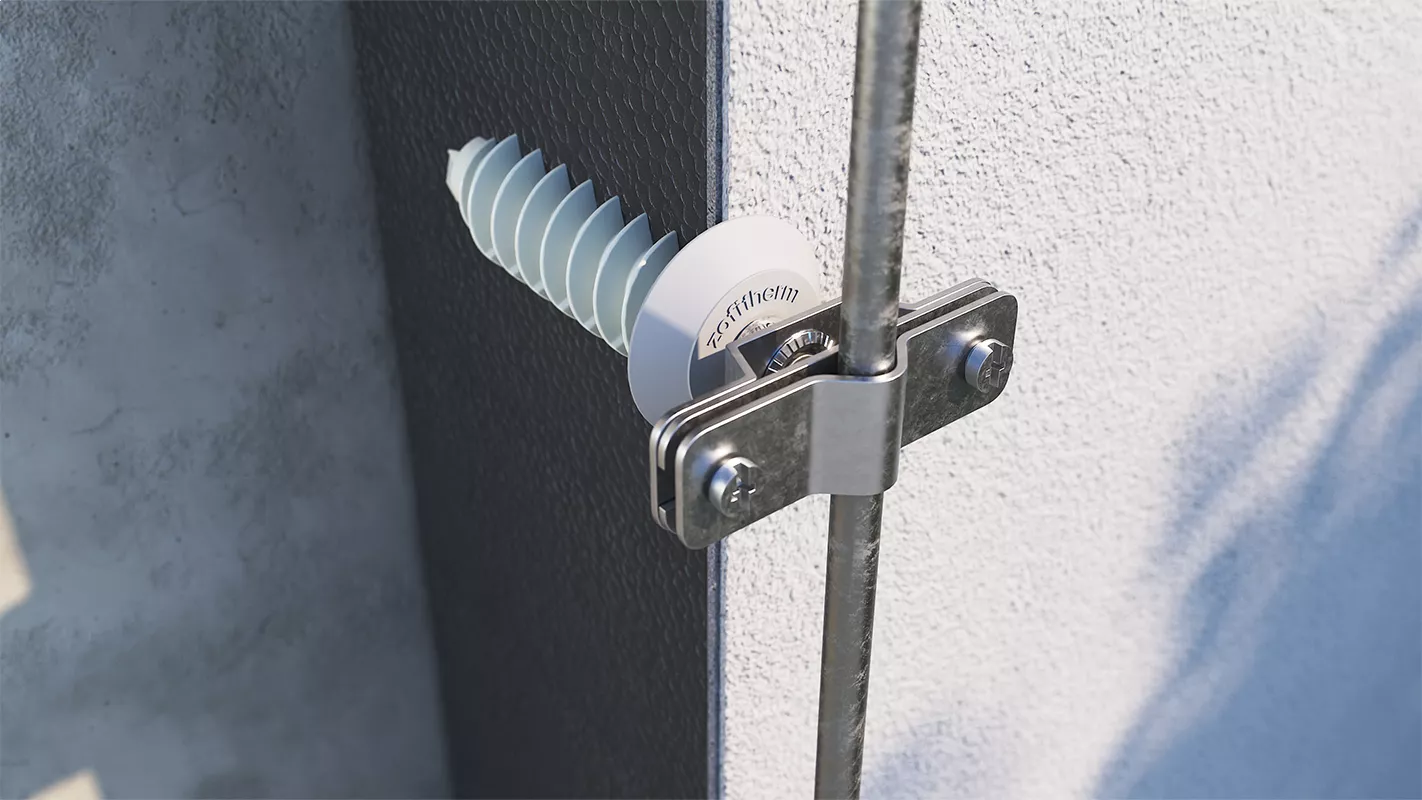

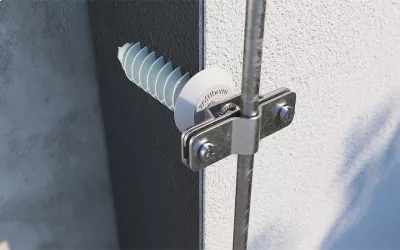

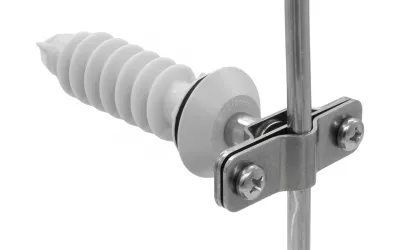

ZOFITHERM HP-PRO nerez držák hromosvod drátu 8 a 10 mm do izolace

Pro drát Ø 8 a 10 mm | Nerezová verze | Profesionální provedení

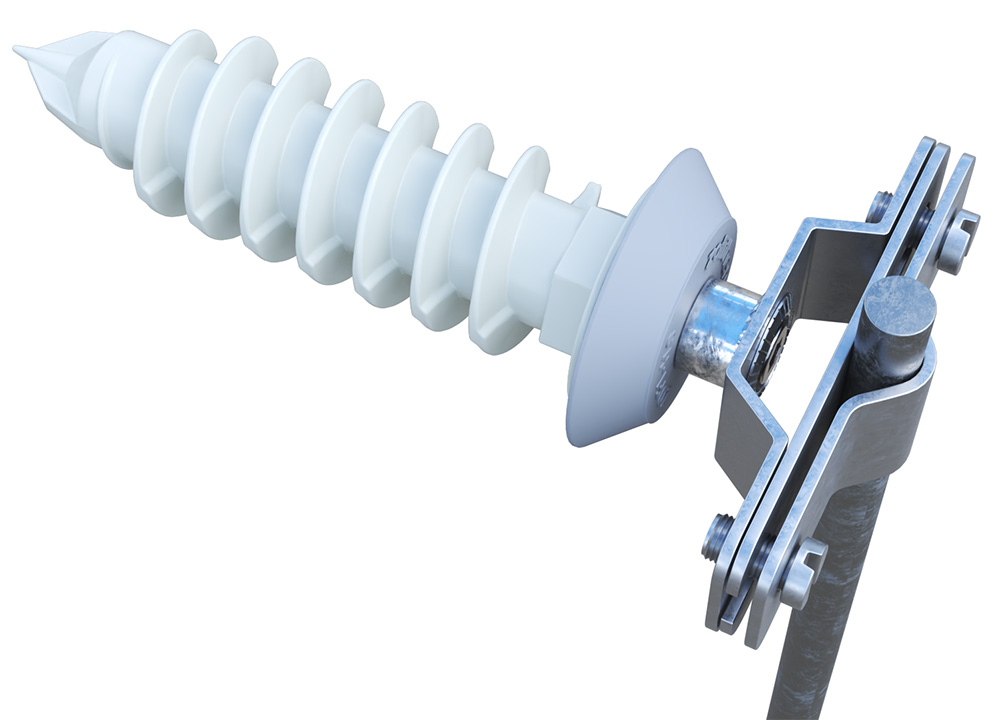

ZOFITHERM HP-PRO je moderní držák hromosvodového drátu určený pro kotvení do zateplené fasády. Oproti základnímu modelu HP je tento prvek osazen nerezovou úchytkou, která umožňuje pevné a profesionální uchycení drátu o průměru 8 nebo 10 mm.

Drát se do úchytky jednoduše vloží a zajišťuje dvěma šroubky, čímž vznikne extrémně pevné spojení bez vůle – vhodné i pro exponovaná místa. Díky použití nerezu působí držák hromosvodu esteticky čistě a zároveň je odolný vůči UV záření i mechanickému namáhání.

Použití

ZOFITHERM HP PRO je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací a omítková vrstva.

Výhody produktu

• Vhodné pro průměry drátu 8 a 10 mm
• Nerezová úchytka – profesionální vzhled a vysoká životnost
• Pevné a stabilní uchycení pomocí dvou šroubků
• Nenarušuje fasádní zateplovací systém
• Jednoduchá a rychlá montáž

Postup montáže

Hmoždinka ZOFITHERM HP PRO je vhodná pro kotvení hromosvodu do zateplené fasády bez použití speciálního nářadí. Na našroubovanou hmoždinku v izolačním materiálu se jednoduše namontuje nerezová podpěra, do které se následně přichytne hromosvodový drát 8 mm nebo 10 mm.  Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFI HTI95 hmoždinky aplikovat lepící pěnu ZOFITHERM PROFI PU-FIX.

Předvrtání otvoru pro HTI95 hmoždinku

Do hotové fasády uděláme malým šroubovákem nebo vrtákem díru v místě, kde bude hmoždinka umístěna.

Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFITHERM hmoždinky aplikovat lepící pěnu  Zofitherm PROFI PU-FIX.

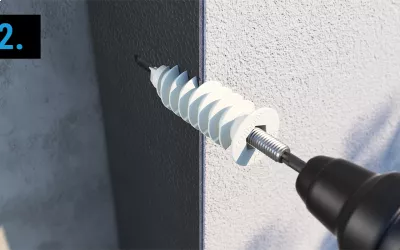

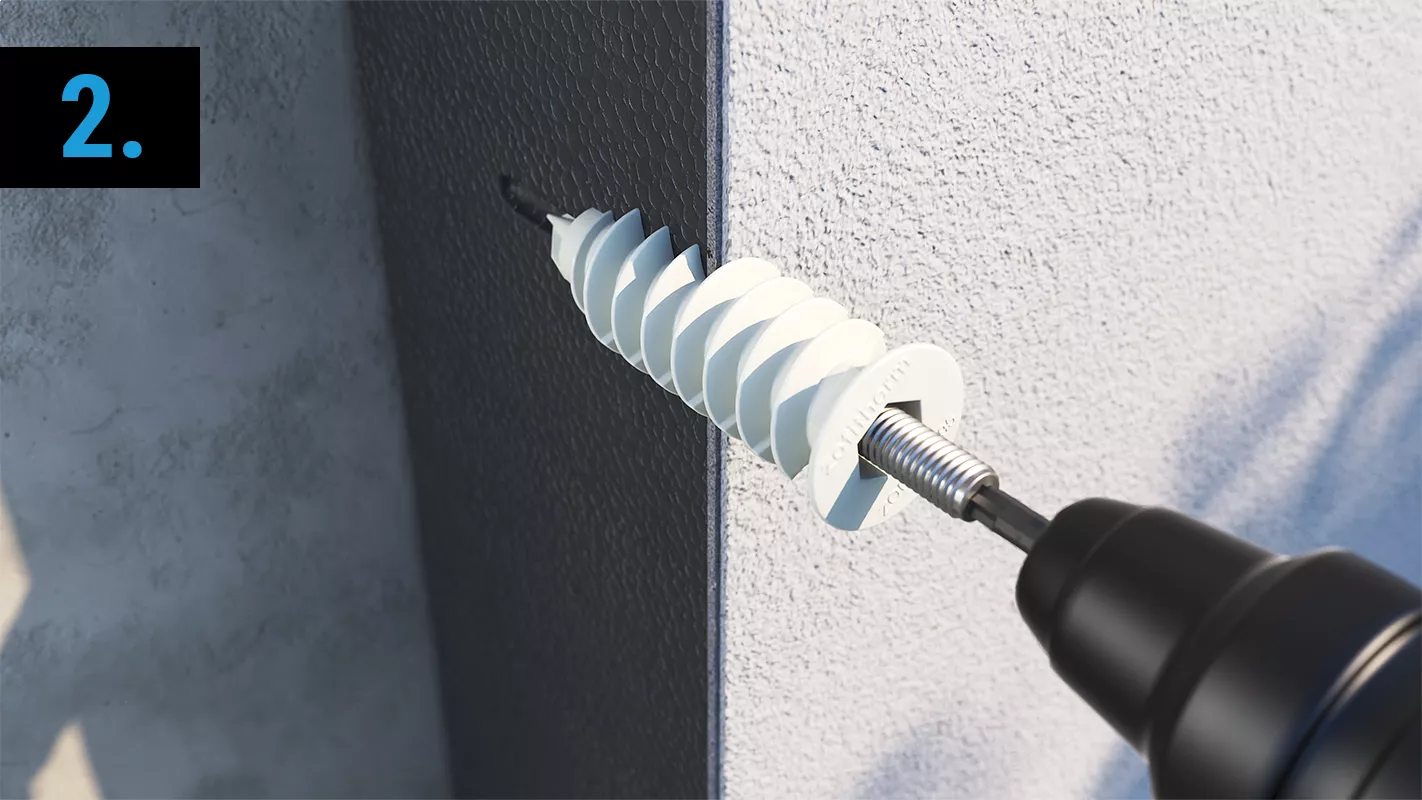

Zašroubování HTI95 hmoždinky

Pomoci BITU TORX T25 zašroubujeme hmoždinku po okraj fasády. Při použití AKU šroubováku nastavte nízký moment utahování.

Snažíme se dodržet kolmý úhel zašroubování hmoždinky.



Osazení pěnového těsnění a krytky

Na zašroubovanou HTI95 hmoždinku nasadíme pěnové těsnění a nasledně barevnou krytku.

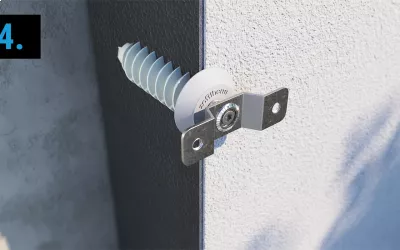

Našroubování držáku

Na závitovou část hmoždinky HTI95 našroubujeme podpěru hromosvodu. Vše přiměřeně dotáhneme.

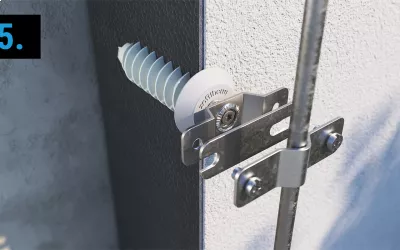

Upevnění hromosvodového drátu

Do držáku se vloží distanční podložka a hromosvodový drát (Ø 8 nebo 10 mm). Poté se přiloží vrchní část držáku a pomocí dvou šroubků s křížovou drážkou se drát pevně zafixuje.

Hromosvod doporučujeme kotvit v rozpětí ZOFITHERM HP PRO hmoždinek max. po 100 cm

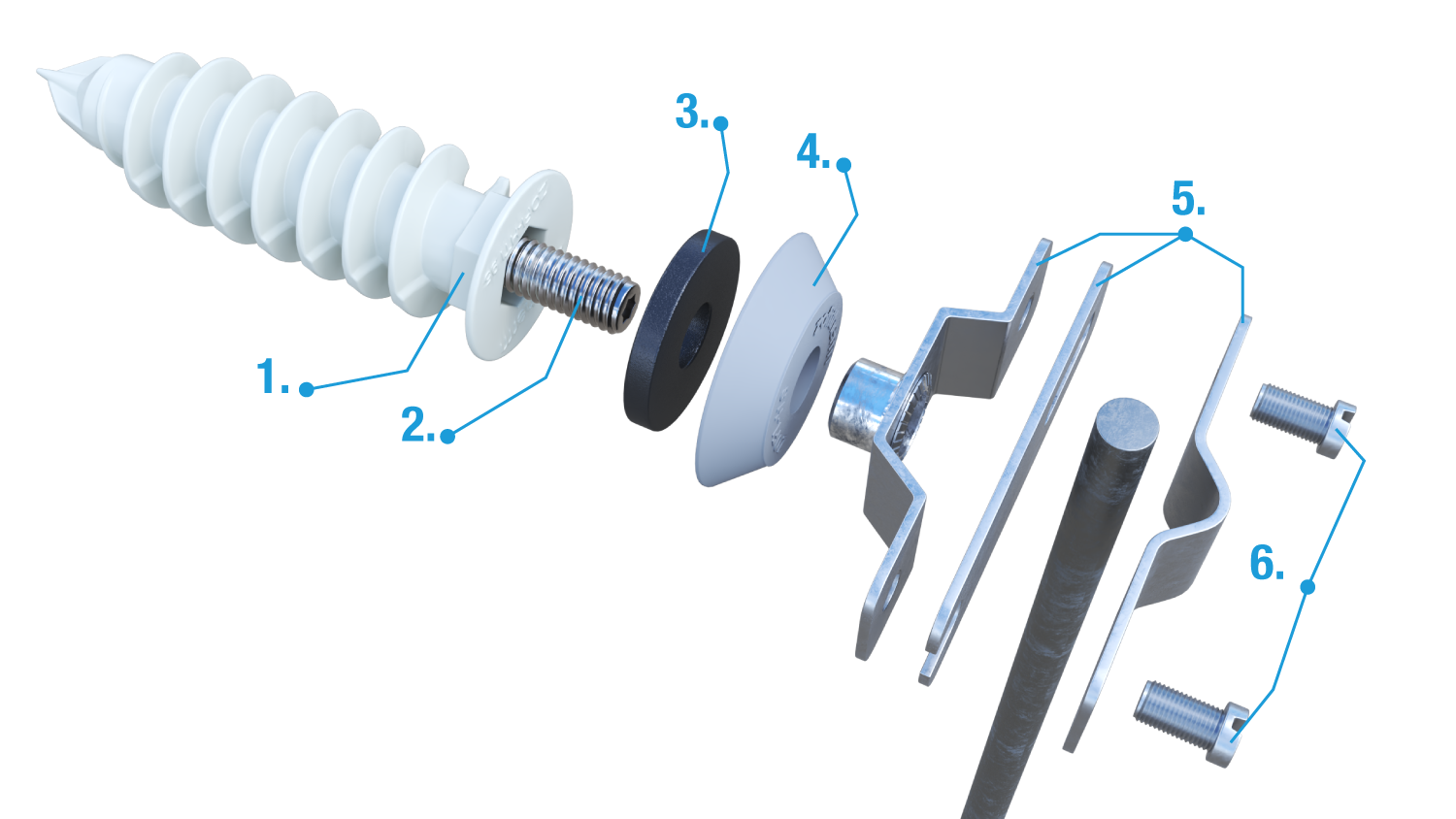

Materiál

1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: Ocel 4.6 podle DIN EN ISO 898-1
3. Pěnová podložka: XPE - expandovaný polyetylen
4. Krytka: HDPE - Vysokohustotní polyetylen
5. Držák hromosvodu: Nerezová ocel 1.4301
6. Šroubky, křížová drážka: Nerezová Ocel 7985 M6 x 14 A2

Technické údaje

• Délka hmoždinky: 95 mm
• Min. hloubka zašroubování: 95 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Délka závitu: 25 mm
• Vzdálenost drátu od fasády: 35 mm
• Pro průměr zemnícího drátu: 8 mm | 10 mm
• Počet ks v balení: 50 ks (prodáváme na ks)
